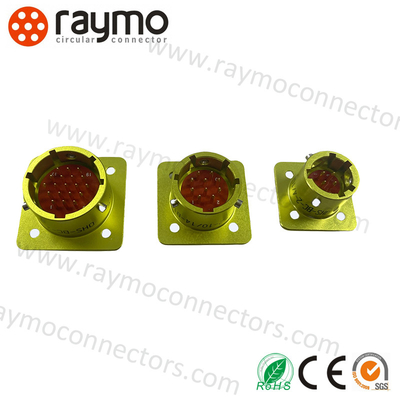

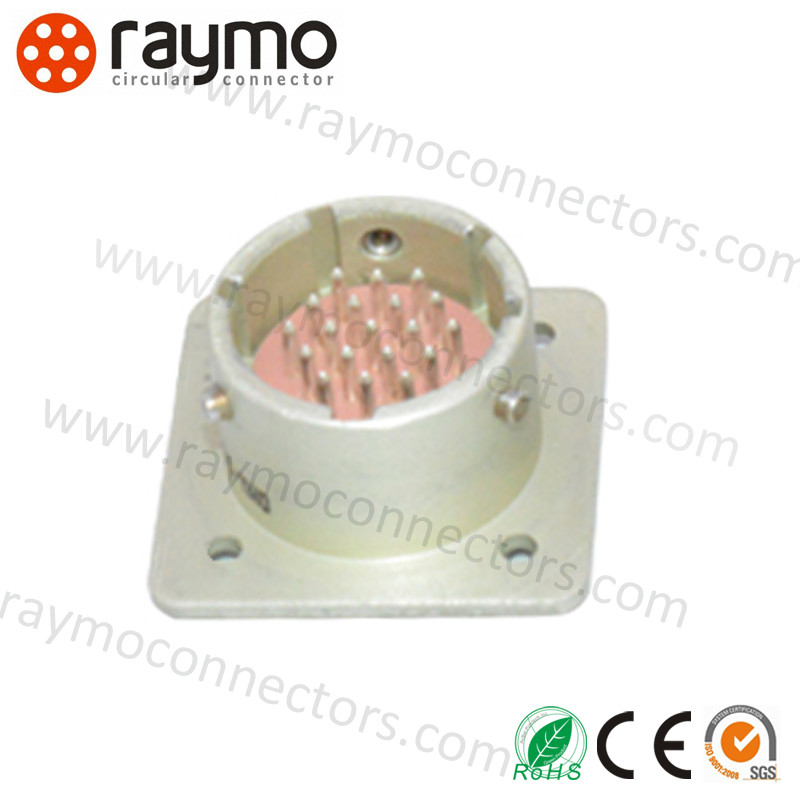

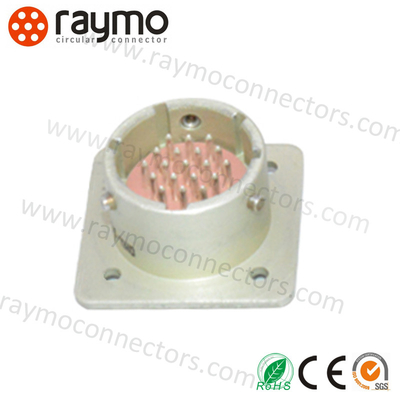

ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector OHS Conector Shell Tamanho 18 19Pin Soquete masculino ОНЦ-БС-1-19/18-B1-1-B

Informação Básica
Lugar de origem: China
Marca: RAYMO
Certificação: CE/ROHS/REACH/SGS/ISO9001
Número do modelo: ONЦ-БС-1-19/18-B1-1-B
Quantidade de ordem mínima: 1pcs
Preço: 5.6-20.3
Detalhes da embalagem: Bolsa e caixa
Tempo de entrega: 5-7 dias úteis
Habilidade da fonte: 50000pcs/mês
Nome da empresa: Conector de baioneta ultrapequeno da série OHS Contactos: 4.7.10.19.32.50
Tamanho da concha: 10.12.14.18.22.27 Material da concha: Tratamento anodizado da superfície da liga de alumínio
Método de conexão: Conexão de baioneta Material de contato: Ligação de cobre revestida de ouro/prata
Isolador: Baquelite terminal: Solda
Temperatura ambiente: -60 a +200 °C Ciclo de vida: 500 vezes
Destacar:

ÓNЦ-БС-1(2) Série Baioneta Ultra-pequeno conector

,

Conector OHS de 19 pines de tomada masculina

,

ONЦ-БС-1-19/18-B1-1-B

Conector Ultrapequeno ONC-BS-1(2) Series Bayonet OHS Conector Tamanho da Carcaça 18 19Pin Soquete Macho ONC-BS-1-19/18-B1-1-B

Descrição do Prct Militar ONC-BS-1(2) CONECTORES:

ONC-BS-1(2) Conector elétrico circular da série OHS, o método de conexão adota conexão de baioneta, a forma de conexão da extremidade da peça de contato é soldada, o prct tem as características de conexão e separação rápidas, tamanho pequeno, alta densidade, boa resistência ambiental, alta confiabilidade, o soquete sem fixação de cauda, o plugue pode ter fixação de cauda de plástico reta, adequado para circuito CC CA.

Ao mesmo tempo, pode ser combinado e intercambiado com as peças originais da série russa ONC-BS-1(2).



Os conectores ONC-BM, ONC-BS são conectores cilíndricos de rosca interna de montagem interna, com conexão de baioneta, conectam circuitos com corrente de até 71A e 250V. Os conectores ONC-BM têm um diâmetro de corpo de 10mm, 12mm, 14mm, 18mm, 22mm, 27mm e podem ser projetados de 10 a 102 contatos com um diâmetro de 0,6mm. Os conectores ONC-BS têm um diâmetro de corpo de 14mm, 18mm, 22mm e podem ser projetados de 10 a 32 contatos com um diâmetro de 1,0mm. O pino, ele é a parte hermética do conector, e a tomada, é a parte não hermética do cabo. Para melhorar a qualidade da conexão na construção dos conectores, é fornecida fixação com a ajuda de um pino. Para uma descrição completa da marcação dos conectores ONC-BM, ONC-BS, consulte as tabelas abaixo com as principais características. A garantia de funcionamento dos conectores ONC-BM, ONC-BS é de 2 anos. Isso é confirmado pelos documentos necessários de qualidade. O preço final dos conectores ONC-BM, ONC-BS depende da quantidade, prazo de entrega, fabricante, país de origem e forma de pagamento.

Indicadores técnicos

Indicador Valor
Resistência de contato ≤5mΩ
Resistência de isolamento ≥1000MΩ (Em condições normais)
Temperatura ambiente - 60°C~85°C
Vibração 1-5000HZ 20g
Impacto 1000g (uma vez); 100g (várias vezes);
Diâmetro do contato Φ1,0mm
Vida mecânica Inserir e remover 250 vezes
Horas de trabalho 5000 horas

ONC-BS-1(2)  Corrente de trabalho, tensão de operação

Tamanho padrão da carcaça Número de contatos Corrente de trabalho de contato único (A) Corrente total (A) Tensão de operação (V)
10 4 3.7 15 250
12 7 3.1 22 250
14 10 3 30 250
18 19 2.1 40 250
22 32 1.8 60 250
27 50 1.5 75 250


Militar ONC-BS-1(2) Características dos CONECTORES:

  • Tamanho compacto: Ideal para aplicações onde o espaço é limitado.
  • Alto desempenho: Capaz de lidar com altas taxas de dados e níveis de potência, apesar de seu tamanho pequeno, tornando-o adequado para uma ampla gama de aplicações.
  • Construção durável: Construído com materiais de alta qualidade para garantir uma longa vida útil, mesmo em ambientes agressivos.
  • Fácil instalação: Permite instalação e desmontagem rápidas e fáceis, economizando tempo e esforço durante a montagem e manutenção
  • Descrição do modelo ONC-BS-1(2)



    OHS B C 1(2) 4(10) B(P) 1(2) 1(2,3) B
    Circular Baioneta Ultrapequeno 1 Prateado, 2 Dourado Número de contatos / Tamanho padrão da carcaça B - Receptáculo quadrado (pino), P - Plugue circular (soquete) 1. Sem fixação de cauda 2. Com fixação de cauda reta não blindada Posição da chave Para todos os climas



Tipo: 1-Sem fixação de cauda (Clique para visualizar)

Nº da peça russa Nº da peça RAYMO Nº da peça Amphenol
ONC-BS-1-4/10-B1-1-B OHS-BC-1-4/10-B1-1-B ONTS-BS-1-4/10-V1-1-V
ONC-BS-1-7/12-B1-1-B OHS-BC-1-7/12-B1-1-B ONTS-BS-1-7/12-V1-1-V
ONC-BS-1-10/14-B1-1-B OHS-BC-1-10/14-B1-1-B ONTS-BS-1-10/14-V1-1-V
ONC-BS-1-19/18-B1-1-B OHS-BC-1-19/18-B1-1-B ONTS-BS-1-19/18-V1-1-V
ONC-BS-1-32/22-B1-1-B OHS-BC-1-32/22-B1-1-B ONTS-BS-1-32/22-V1-1-V
ONC-BS-1-50/27-B1-1-B OHS-BC-1-50/27-B1-1-B ONTS-BS-1-50/27-V1-1-V

Tipo: 2-Com fixação de cauda reta não blindada (Clique para visualizar)

Nº da peça russa Nº da peça RAYMO Nº da peça Amphenol
ONC-BS-1-4/10-R12-1-B OHS-BC-1-4/10-P2-1-B ONTS-BS-1-4/10-R12-1-V
ONC-BS-1-7/12-R12-1-B OHS-BC-1-7/12-P2-1-B ONTS-BS-1-7/12-R12-1-V
ONC-BS-1-10/14-R12-1-B OHS-BC-1-10/14-P2-1-B ONTS-BS-1-10/14-R12-1-V
ONC-BS-1-19/18-R12-1-B OHS-BC-1-19/18-P2-1-B ONTS-BS-1-19/18-R12-1-V
ONC-BS-1-32/22-R12-1-B OHS-BC-1-32/22-P2-1-B ONTS-BS-1-32/22-R12-1-V
ONC-BS-1-50/27-R12-1-B OHS-BC-1-50/27-P2-1-B ONTS-BS-1-50/27-R12-1-V
