Conector Ultrapequeno de Baioneta da Série ONC-BS-1(2) Tamanho da Carcaça 14 Plugue Fêmea de 10 Pinos - ONC-BS-1-10/14-P1-1-B

Descrição do Prct MilitarONC-BS-1(2)CONECTORES:

ONC-BS-1(2)

Os conectores ultrapequenos de baioneta da série OHS adotam principalmente a tecnologia de conectores russos. Este tipo de conector é amplamente utilizado em circuitos CC e CA de vários instrumentos elétricos, de rádio e de controle. Consiste em plugues e soquetes, com posições de chave de vários níveis para instalação. O modo de acoplamento do conector é do tipo baioneta. O soquete não possui fixação traseira e o plugue possui uma fixação traseira de plástico reta. Ao mesmo tempo, pode ser combinado e intercambiado com as peças originais da série russa ONC-BS-1(2).

Os conectores ONC-BS-1(2) são projetados para trabalhar em circuitos elétricos de corrente contínua,
alternada (frequência de até 3 MHz) e corrente de pulso.
Os conectores ONC-BS-1(2) consistem em pinos herméticos e tomadas de cabo não herméticas
soquetes para montagem em volume, com polarização múltipla do corpo, protegendo
contra curto-circuitos.
O acoplamento dos conectores é do tipo baioneta.
Os pinos são feitos sem revestimento, os soquetes com revestimento de plástico reto.
Os esquemas de posicionamento dos contatos, o número e os diâmetros dos contatos são fornecidos na Tabela 1.
Revestimento dos contatos nos conectores: ONC-BS-1 - prata, ONC-BS-2 – ouro.
Os conectores são fabricados para montagem interna em conformidade com os requisitos técnicos BR0.364.030 TU, (aceitação “5”).
TIPO DE CONECTOR

Receptáculo	TIPO DE CONTATO
Macho	NÚMERO DE POSIÇÕES
10 Pinos	TAMANHO DA CARCAÇA
14	10
Liga de Cobre com Banho de Ouro/Prata	MATERIAIS ISOLANTES
PPS	MATERIAL DA CARCAÇA
Liga de Alumínio com Tratamento Anodizado de Superfície, Liga de Zinco com Banho de Níquel (Grau Industrial)	TAMANHO DO CONTATO
Φ1.0	CORRENTE MÁXIMA POR CONTATO
3.0A	SOMA DAS CORRENTES
30A	TENSÃO NOMINAL
250V	RESISTÊNCIA DE CONTATO
≤5MΩ	TERMINAÇÃO DO CONTATO
Solda	TIPO DE FIXAÇÃO
Conexão de baioneta	NÚMERO DE INSERÇÕES E REMOÇÕES
250	Número da peça russa
-60°C – +85°C	Fotos dos Prcts

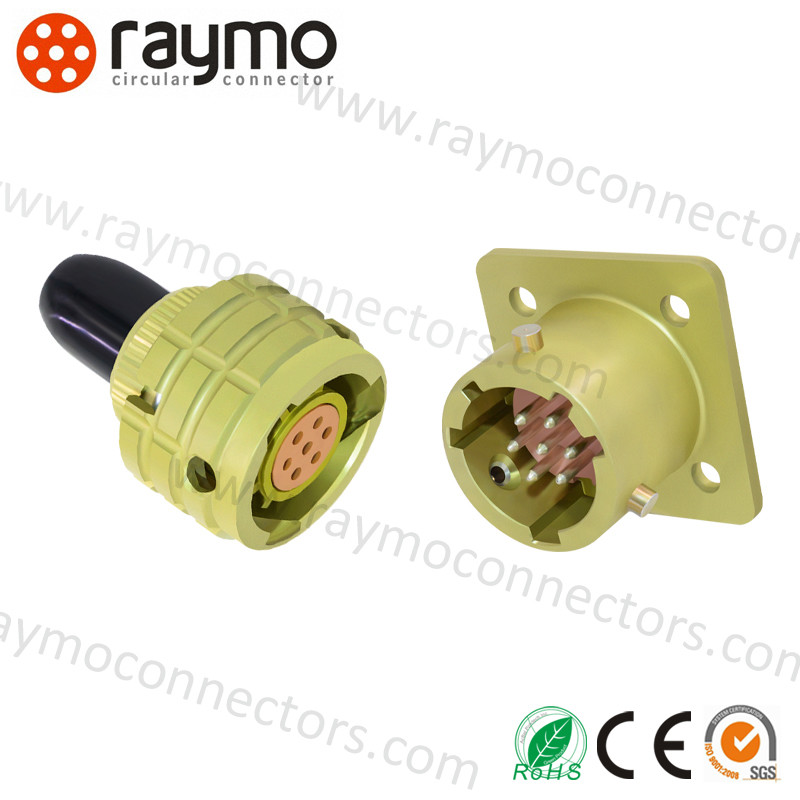

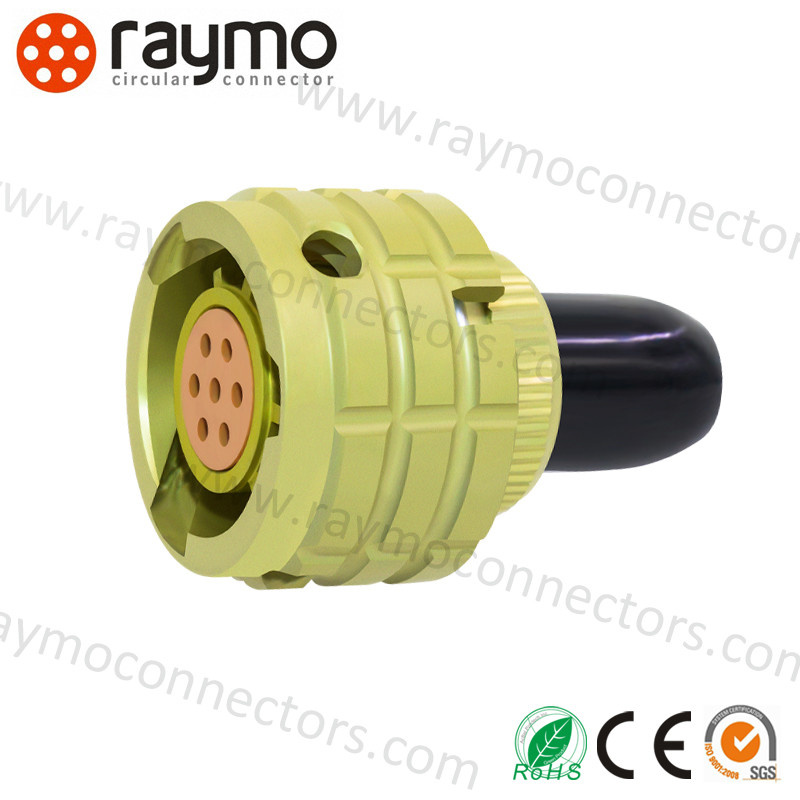

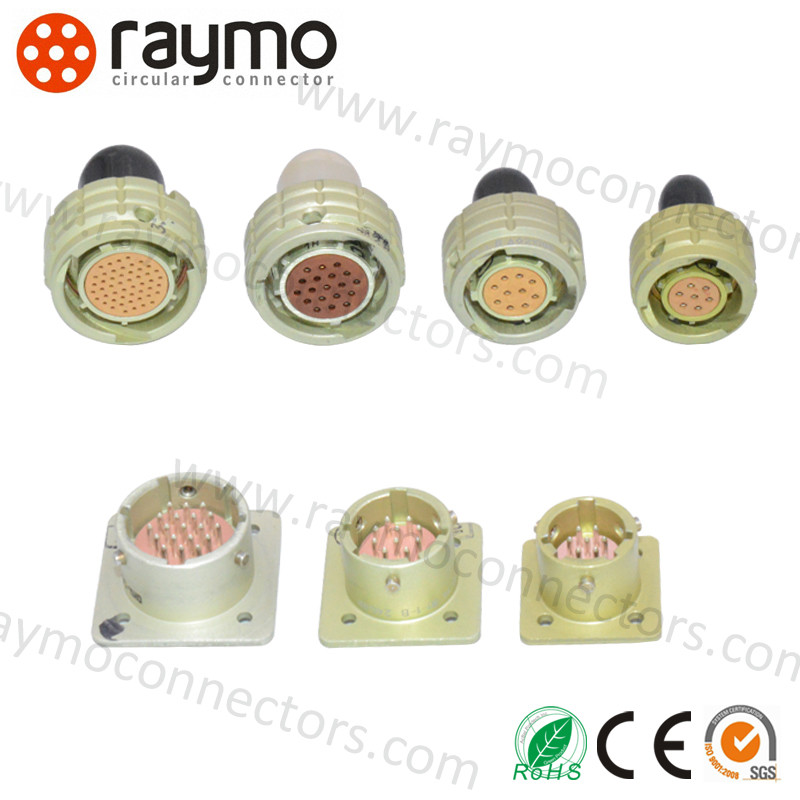

Ficha Técnica dos Prcts

ОНЦ-БС-1(2) Série Baioneta Conector Ultra-pequeno Shell Tamanho 10pin Plug Feminino ОНЦ-БС-1-10/14-Р12-1-В 0

ОНЦ-БС-1(2) Série Baioneta Conector Ultra-pequeno Shell Tamanho 10pin Plug Feminino ОНЦ-БС-1-10/14-Р12-1-В 1

Conector elétrico ultrapequeno da série OHS

	Tamanho padrão da carcaça
	Tamanho padrão da carcaça
Valor	Resistência de contato
≤5mΩ	Resistência de isolamento
≥1000MΩ (Em condições normais)	Temperatura ambiente
- 60°C~85°C	Vibração
1-5000HZ 20g	Impacto
1000g (uma vez); 100g (várias vezes);	Diâmetro do contato
Φ1.0mm	Vida mecânica
Inserir e desconectar 250 vezes	Horas de trabalho
5000 horas	Garantia
15 anos	2. Corrente de trabalho, tensão de operação

	Tamanho padrão da carcaça	Tamanho padrão da carcaça	Tamanho padrão da carcaça	Tamanho padrão da carcaça
Número de contato	Corrente de trabalho de contato único (A)	Corrente total (A)	Tensão de operação (V)	10
3	3.7	15	250	Número da peça russa
7	3.1	22	32	Número da peça russa
10	3	30	250	Número da peça russa
19	2.1	40	250	Número da peça russa
32	1.8	60	250	Número da peça russa
50	1.5	75	250	Número da peça russa

Número da peça chinesa	ONC-BS-1-4/10-P2-1-B
OHS-BC-1-4/10-B1-1-B	ONC-BS-1-7/12-B1-1-B
OHS-BC-1-7/12-B1-1-B	ONC-BS-1-10/14-B1-1-B
OHS-BC-1-10/14-B1-1-B	ONC-BS-1-19/18-B1-1-B
OHS-BC-1-19/18-B1-1-B	ONC-BS-1-32/22-B1-1-B
OHS-BC-1-32/22-B1-1-B	ONC-BS-1-50/27-B1-1-B
OHS-BC-1-50/27-B1-1-B	Número da peça russa

Número da peça chinesa	ONC-BS-1-4/10-P2-1-B
OHS-BC-1-4/10-P2-1-B	ONC-BS-1-7/12-P2-1-B
OHS-BC-1-7/12-P2-1-B	ONC-BS-1-10/14-P2-1-B
OHS-BC-1-10/14-P2-1-B	ONC-BS-1-19/18-P2-1-B
OHS-BC-1-19/18-P2-1-B	ONC-BS-1-32/22-P2-1-B
OHS-BC-1-32/22-P2-1-B	ONC-BS-1-50/27-P2-1-B
OHS-BC-1-50/27-P2-1-B	Perguntas frequentes

Perguntas frequentes do conector OHS russo

Posso ter um pedido de amostra?Sim, bem-vindo ao pedido de amostra do conector 2PM russo para testar e verificar a qualidade.
2. Quais são as suas condições de pagamento?

Normalmente, aceitamos T/T. Para pedidos regulares, as condições de pagamento são 30% de depósito, o saldo pago antes do envio.
3. Qual é o prazo de entrega?

Normalmente, leva 10 dias após o recebimento do pagamento adiantado.
4.

Quais são as suas condições de embalagem?É embalado em saco plástico primeiro, e depois em caixa pequena, finalmente em caixas grandes em caixas neutras.
5.

Quanto tempo dura o período de garantiaUm ano após a entrega.

etiqueta:

Lugar de origem:	China
Marca:	RAYMO
Número do modelo:	ONS-БС-1(2)

Quantidade de ordem mínima:	5
Preço:	USD25
Tempo de entrega:	5-8 semanas
Termos de pagamento:	T/T.
Habilidade da fonte:	2000pcs
