Casa ProdutosConectores circulares militaresОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Macho Socket-ОНЦ-БС-1-7/12-B1-1-B

ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Macho Socket-ОНЦ-БС-1-7/12-B1-1-B

ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
Informação Básica
Lugar de origem: China
Marca: RAYMO
Número do modelo: ONS-БС-1(2)
Quantidade de ordem mínima: 5
Preço: USD25
Tempo de entrega: 5-8 semanas
Termos de pagamento: T/T.
Habilidade da fonte: 2000pcs
contacto
Destacar:

CONEXÃO ONS-БС-1-7/12-B1-1-B

,

ÓNЦ-БС-1(2) Conector de baioneta ultra-pequeno

,

Conector de baioneta de 7 pinos ultrapequeno



Conector Ultrapequeno de Baioneta da Série ONC-BS-1(2) Tamanho da Carcaça 12 Soquete Macho de 7 Pinos - ONC-BS-1-7/12-B1-1-B



Descrição do Prct MilitarONC-BS-1(2)CONECTORES:



ONC-BS-1(2)



Os conectores ultrapequenos de baioneta da série OHS adotam principalmente a tecnologia de conectores russos. Este tipo de conector é amplamente utilizado em circuitos CC e CA de vários instrumentos elétricos, de rádio e de controle. Consiste em plugues e soquetes, com posições de chave de vários níveis para instalação. O modo de acoplamento do conector é do tipo baioneta. O soquete não possui fixação traseira e o plugue possui uma fixação traseira de plástico reta. Ao mesmo tempo, pode ser combinado e intercambiado com as peças originais da série ONC-BS-1(2) russa.

Os conectores ONC-BS-1(2) são projetados para trabalhar em circuitos elétricos de corrente contínua,
alternada (frequência de até 3 MHz) e corrente de pulso.
Os conectores ONC-BS-1(2) consistem em pinos herméticos e tomadas de cabo não herméticas
para montagem geral, possuem uma polarização de carcaça de vários pinos, protegendo
contra contato acidental.
O acoplamento dos conectores é do tipo baioneta.
Os pinos são feitos sem revestimento, os soquetes com um revestimento de plástico reto.
Os esquemas de localização dos contatos, o número e os diâmetros dos contatos são fornecidos na Tabela 1.
A cobertura dos conectores nos conectores: ONC-BS-1 - prata, ONC-BS-2 - ouro.
Os conectores são fabricados para montagem interna em conformidade com os requisitos técnicos BR0.364.030 TU, (aceitação “5”).
TIPO DE CONECTOR





Receptáculo TIPO DE CONTATO
Macho NÚMERO DE POSIÇÕES
7 Pinos TAMANHO DA CARCAÇA
12 7
Liga de Cobre com Banho de Ouro/Prata MATERIAIS ISOLANTES
PPS MATERIAL DA CARCAÇA
Tratamento Anodizado da Superfície da Liga de Alumínio, Niquelagem da Liga de Zinco (Grau Industrial) TAMANHO DO CONTATO
Φ1.0 CORRENTE MÁXIMA POR CONTATO
3.1A SOMA DAS CORRENTES
22A TENSÃO NOMINAL
250V RESISTÊNCIA DE CONTATO
≤5MΩ TERMINAÇÃO DO CONTATO
Solda TIPO DE FIXAÇÃO
Conexão de baioneta NÚMERO DE INSERÇÕES E REMOÇÕES
250 Nº da peça russa

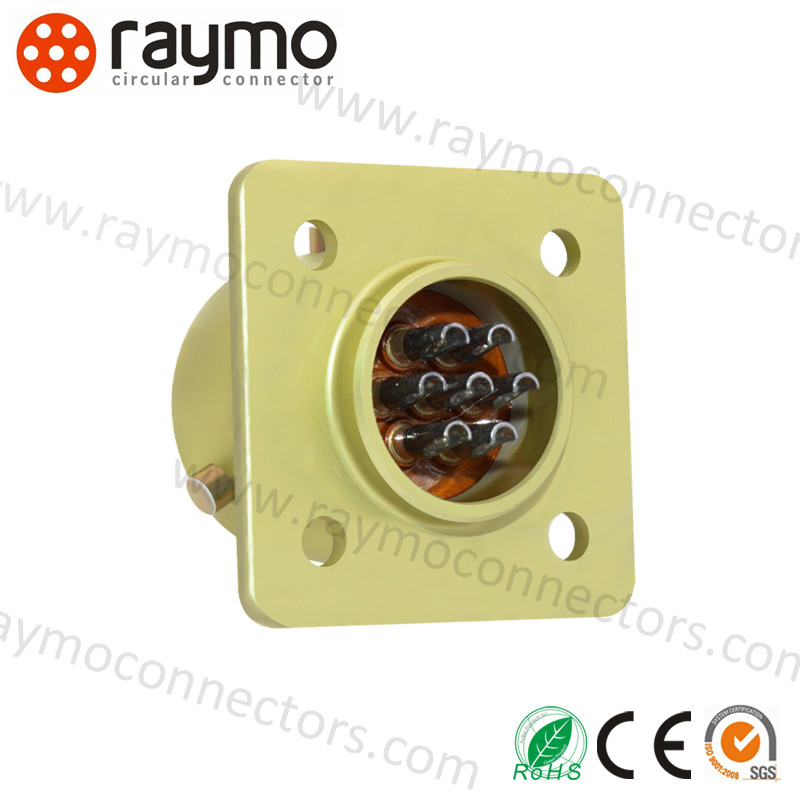

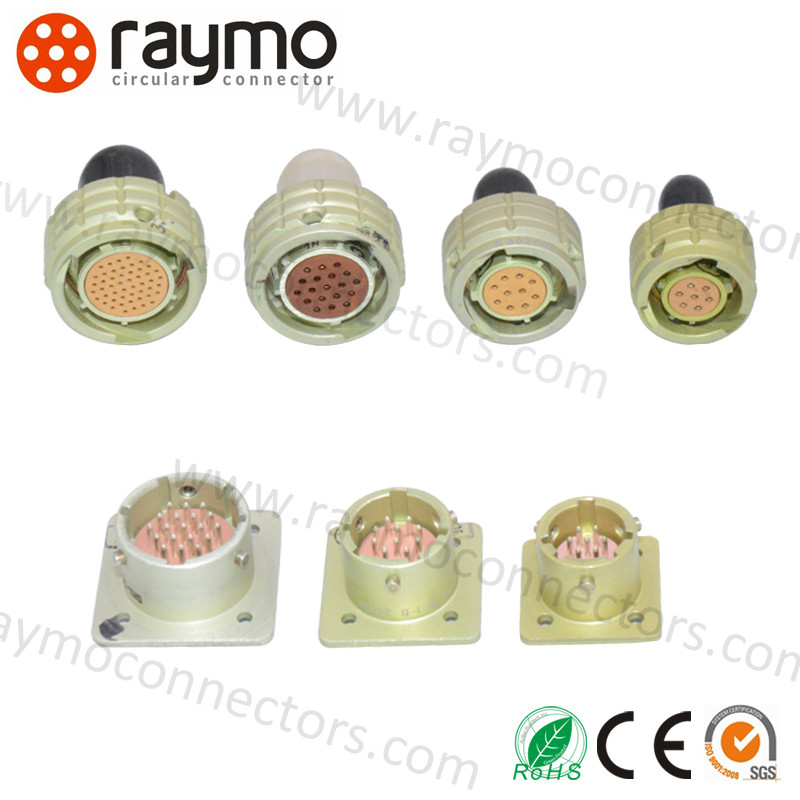

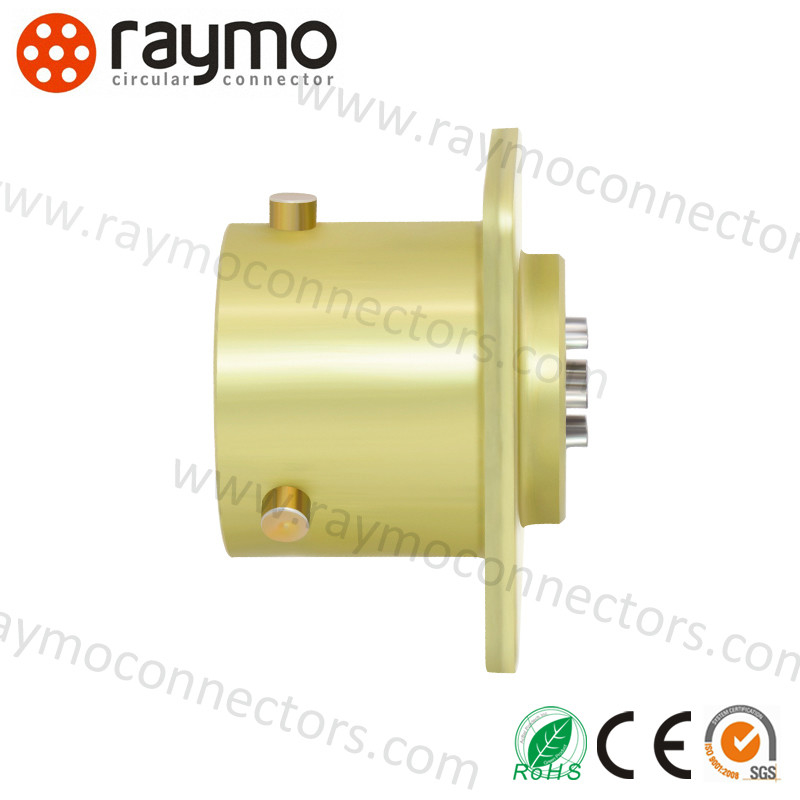

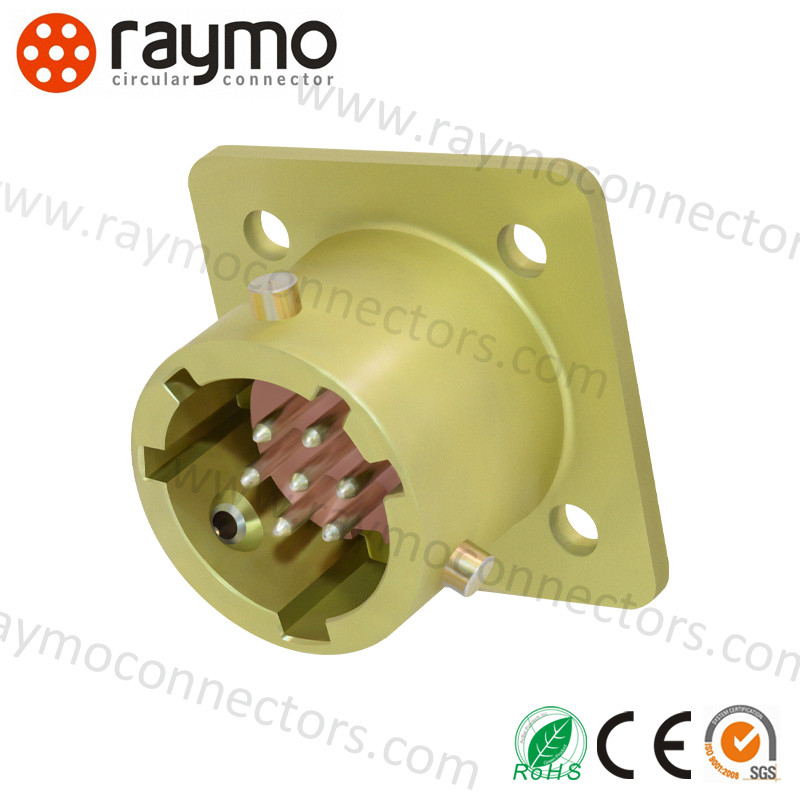

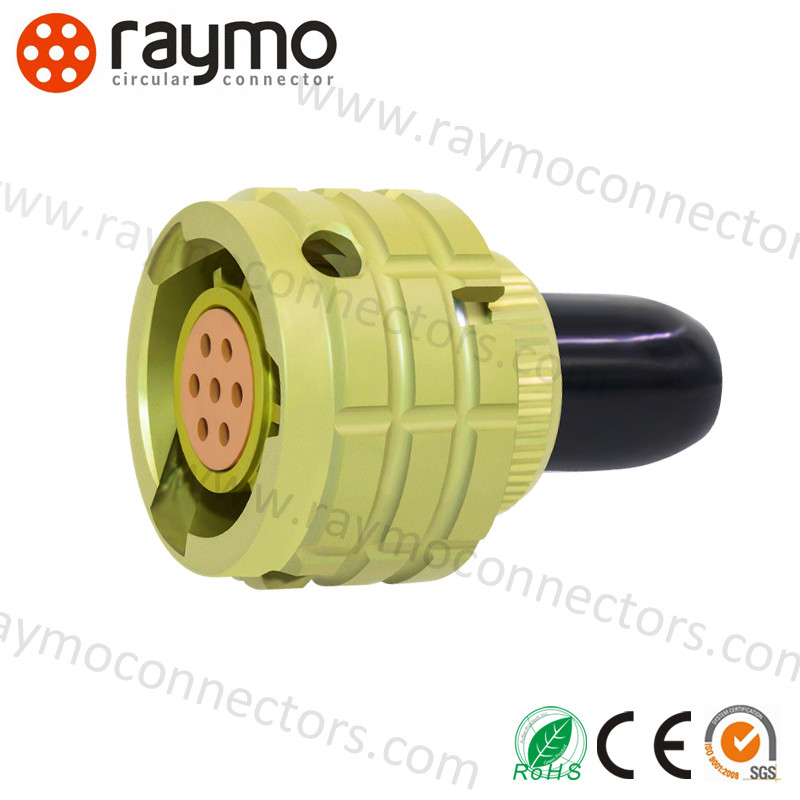

-60°C – +85°C Fotos do Prcts

Ficha Técnica do Prcts



ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Macho Socket-ОНЦ-БС-1-7/12-B1-1-B 0ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Macho Socket-ОНЦ-БС-1-7/12-B1-1-B 1ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Macho Socket-ОНЦ-БС-1-7/12-B1-1-B 2





Conector elétrico ultrapequeno da série OHS







Tamanho padrão da carcaça



Tamanho padrão da carcaça

Valor

Resistência de contato

≤5mΩ

Resistência de isolamento

≥1000MΩ (Em condições normais)

Temperatura ambiente

- 60°C~85°C

Vibração

1-5000HZ 20g

Impacto

1000g (uma vez); 100g (várias vezes);

Diâmetro do contato

Φ1.0mm

Vida mecânica

Inserir e remover 250 vezes

Horas de trabalho

5000 horas

Garantia

15 anos

2. Corrente de trabalho, tensão de operação









Tamanho padrão da carcaça

Tamanho padrão da carcaça

Tamanho padrão da carcaça

Tamanho padrão da carcaça

Número de contato

Corrente de trabalho de contato único (A)

Corrente total (A)

Tensão de operação (V)

10

3

3.7

15

250

Nº da peça russa

7

3.1

22

32

Nº da peça russa

10

3

30

250

Nº da peça russa

19

2.1

40

250

Nº da peça russa

32

1.8

60

250

Nº da peça russa

50

1.5

75

250

Nº da peça russa





Nº da peça chinesa

ONC-BS-1-4/10-P2-1-B

OHS-BC-1-4/10-B1-1-B

ONC-BS-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

ONC-BS-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

ONC-BS-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

ONC-BS-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

ONC-BS-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B

Nº da peça russa



Nº da peça chinesa ONC-BS-1-4/10-P2-1-B
OHS-BC-1-4/10-P2-1-B ONC-BS-1-7/12-P2-1-B
OHS-BC-1-7/12-P2-1-B ONC-BS-1-10/14-P2-1-B
OHS-BC-1-10/14-P2-1-B ONC-BS-1-19/18-P2-1-B
OHS-BC-1-19/18-P2-1-B ONC-BS-1-32/22-P2-1-B
OHS-BC-1-32/22-P2-1-B ONC-BS-1-50/27-P2-1-B
OHS-BC-1-50/27-P2-1-B FAQ



FAQ do conector OHS russo



1.

Posso ter um pedido de amostra?Sim, bem-vindo ao pedido de amostra do conector 2PM russo para testar e verificar a qualidade.
2. Quais são as suas condições de pagamento?

Normalmente, aceitamos T/T. Para pedidos regulares, as condições de pagamento são 30% de depósito, o saldo pago antes do envio.
3. Qual é o prazo de entrega?

Normalmente, leva 10 dias após o recebimento do pagamento adiantado.
4.

Quais são as suas condições de embalagem?É embalado em saco plástico primeiro e, em seguida, em caixa pequena, finalmente em caixas neutras grandes.
5.

Quanto tempo dura o período de garantia?Um ano após a entrega.
