Casa ProdutosConectores circulares militaresONC-BS-1 2 Série Ultra-pequeno conector de baioneta Concha Tamanho 12 7 Pin Soquete masculino para máquinas industriais ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Série Ultra-pequeno conector de baioneta Concha Tamanho 12 7 Pin Soquete masculino para máquinas industriais ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
Informação Básica
Lugar de origem: China
Marca: RAYMO
Número do modelo: ONS-БС-1(2)
Quantidade de ordem mínima: 5
Preço: USD25
Tempo de entrega: 5-8 semanas
Termos de pagamento: T/T.
Habilidade da fonte: 2000pcs
contacto
Destacar:

Conector de baioneta de 7 pinos

,

Conector de baioneta de máquinas industriais

,

ONC-BS-1 Conector de baioneta da série 2



CONECTOR BAYONETA ULTRA-PEQUENO SÉRIE OHS-BC-1(2) TAMANHO 12 7 PINOS SOQUETE MACHO-OHS-BC-1-7/12-B1-1-B



Descrição do Produto IndustrialOHS-BC-1(2)CONECTORES:



OHS-BC-1(2)



Os conectores ultracompactos com baioneta da série OHS adotam principalmente a tecnologia de conectores russos. Este tipo de conector é amplamente utilizado em circuitos CC e CA de vários instrumentos elétricos, de rádio e de controle. Consiste em plugues e soquetes, com posições de chave multinível para instalação. O modo de acoplamento do conector é do tipo baioneta. O soquete não possui acessório de cauda e o plugue possui um acessório de cauda reto de plástico. Ao mesmo tempo, ele pode ser combinado e intercâmbio com as peças originais da série russa OHS-BC-1(2).

Conectores OHS-BC-1(2) são projetados para operar em circuitos elétricos de corrente contínua,
corrente alternada (frequentemente até 3 MHz) e pulsada.
Os conectores OHS-BC-1(2) consistem em um plugue com acoplamento hermético e soquetes não herméticos
para montagem em volume, possuem polarização de carcaça multipino, protegendo
contra acoplamento não autorizado.
Acoplamento de conectores – tipo baioneta.
Os plugues são fabricados sem capa, os soquetes com capa reta de plástico.
Os esquemas de disposição dos contatos, número e diâmetros dos contatos são apresentados na Tabela 1.
Revestimento dos contatos em conectores: OHS-BC-1 – prata, OHS-BC-2 – dourado.
Os conectores são fabricados para montagem interna em condições climáticas adequadas
de acordo com os requisitos técnicos BR0.364.030 TU, (aplicação “5”).

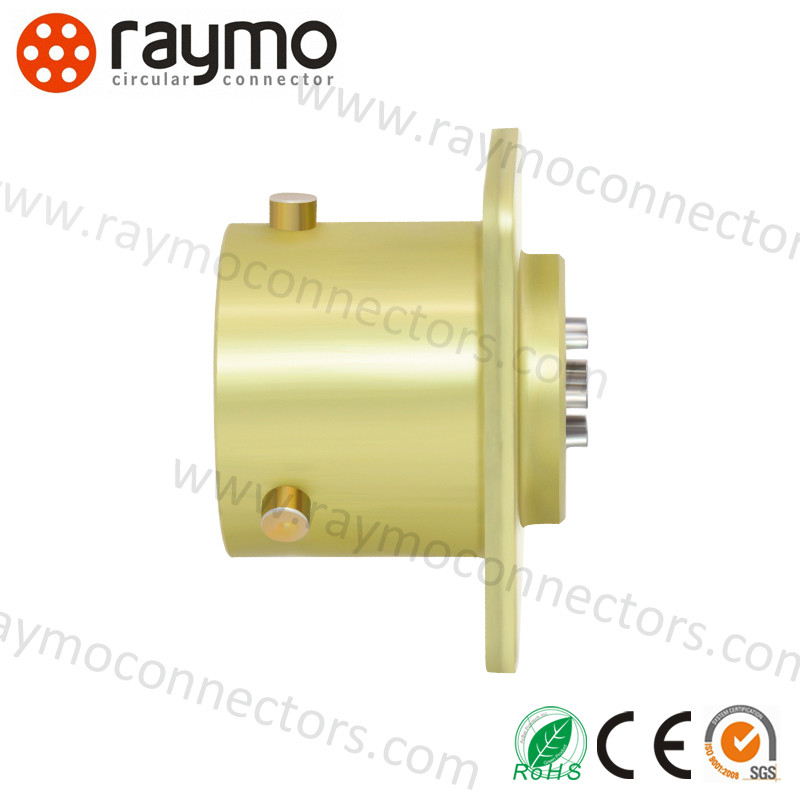

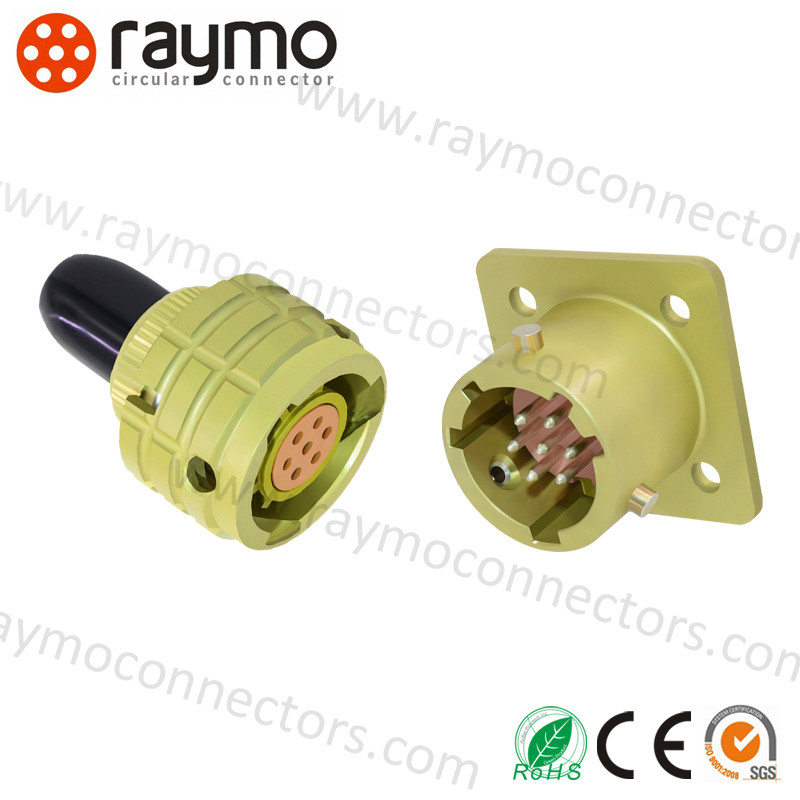

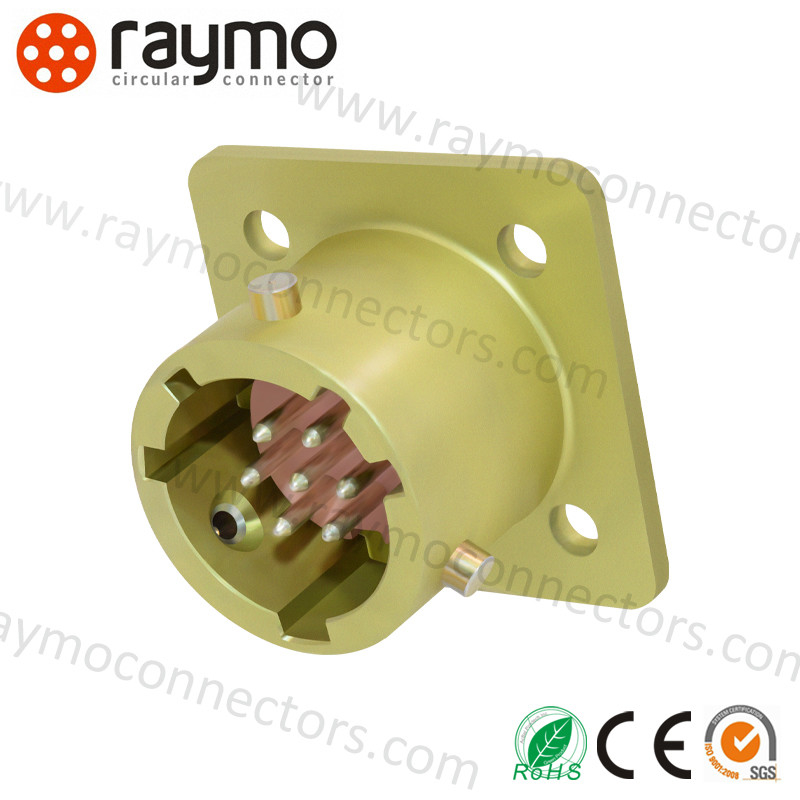

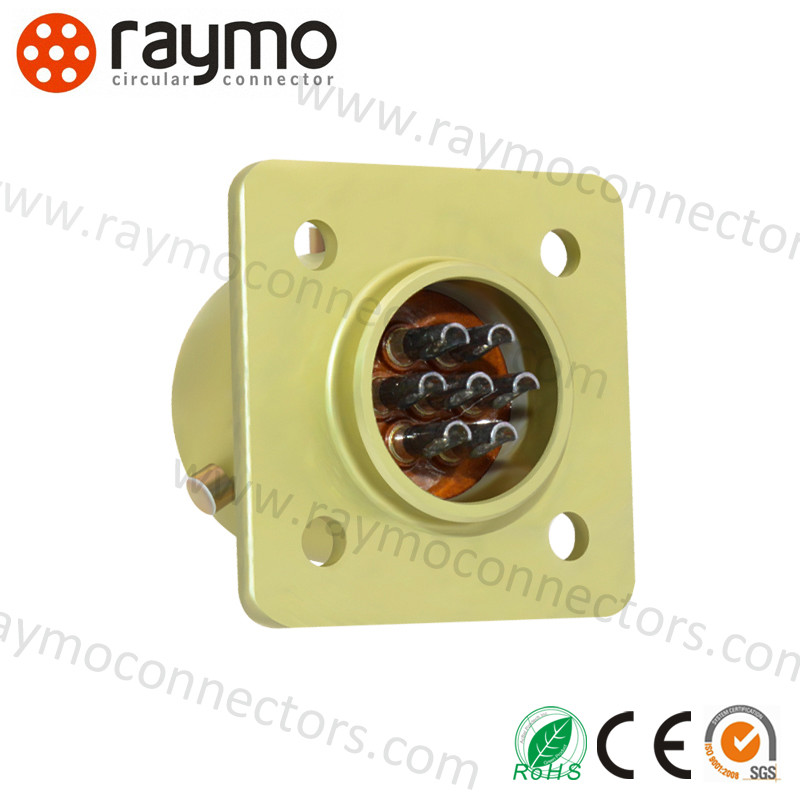

Fotos dos Produtos



ONC-BS-1 2 Série Ultra-pequeno conector de baioneta Concha Tamanho 12 7 Pin Soquete masculino para máquinas industriais ONC-BS-1-7/12-B1-1-BONC-BS-1 2 Série Ultra-pequeno conector de baioneta Concha Tamanho 12 7 Pin Soquete masculino para máquinas industriais ONC-BS-1-7/12-B1-1-BONC-BS-1 2 Série Ultra-pequeno conector de baioneta Concha Tamanho 12 7 Pin Soquete masculino para máquinas industriais ONC-BS-1-7/12-B1-1-B





Datasheet dos Produtos





Conector elétrico ultracompacto série OHS



1. Indicadores Técnicos



Indicador

Valor

Resistência de Contato

≤5mΩ

Resistência de Isolamento

≥1000MΩ (Em condições normais)

Temperatura Ambiente

- 60°C~85°C

Vibração

1-5000HZ 20g

Impacto

1000g(uma vez);100g(várias vezes);

Diâmetro do Contato

Φ1.0mm

Vida Mecânica

Inserir e desconectar 250 vezes

Horas de Trabalho

5000 horas

Garantia

15 anos











2. Corrente de Trabalho, Tensão de Operação









Tamanho Padrão da Carcaça

Número de Contatos

Corrente de Trabalho por Contato (A)

Corrente Total (A)

Tensão de Operação (V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Nº da Peça Russa

Nº da Peça Chinesa

OHS-BC-1-4/10-B1-1-B

OHS-BC-1-4/10-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-7/12-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-10/14-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-19/18-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-32/22-B1-1-B

OHS-BC-1-50/27-B1-1-B

OHS-BC-1-50/27-B1-1-B



Nº da Peça Russa Nº da Peça Chinesa
OHS-BC-1-4/10-P2-1-B OHS-BC-1-4/10-P2-1-B
OHS-BC-1-7/12-P2-1-B OHS-BC-1-7/12-P2-1-B
OHS-BC-1-10/14-P2-1-B OHS-BC-1-10/14-P2-1-B
OHS-BC-1-19/18-P2-1-B OHS-BC-1-19/18-P2-1-B
OHS-BC-1-32/22-P2-1-B OHS-BC-1-32/22-P2-1-B
OHS-BC-1-50/27-P2-1-B OHS-BC-1-50/27-P2-1-B



FAQ



FAQ do Conector Russo OHS

1.Posso ter um pedido de amostra?
Sim, bem-vindo pedido de amostra do Conector Russo 2PM para testar e verificar a qualidade.

2.Quais são os seus termos de pagamento?
Normalmente, aceitamos T/T. Para pedidos regulares, os termos de pagamento são 30% de depósito, o saldo pago antes do envio.

3.Qual é o prazo de entrega?
Geralmente leva 10 dias após o recebimento do pagamento adiantado.

4.Quais são os seus termos de embalagem?
É embalado em saco plástico primeiro, e depois em caixa pequena, finalmente em grandes caixas neutras.

5.Qual é o período de garantia
Um ano após a entrega.
