Casa ProdutosConectores circulares MILОНЦ-БС-1(2) Série Bayonet Ultra-Pequeno Conector Shell Tamanho 12 7 Pin Fêmea Plug Com Fixação de Cauda (Opcional) -ОНЦ-БС-1-7/12-P12-1-B

ОНЦ-БС-1(2) Série Bayonet Ultra-Pequeno Conector Shell Tamanho 12 7 Pin Fêmea Plug Com Fixação de Cauda (Opcional) -ОНЦ-БС-1-7/12-P12-1-B

ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-Small Connector Shell Size 12 7 Pin Female Plug With Tail Attachment (Optional)-ОНЦ-БС-1-7/12-P12-1-B
Informação Básica
Lugar de origem: China
Marca: RAYMO
Número do modelo: ONS-БС-1(2)
Quantidade de ordem mínima: 5
Preço: USD25
Tempo de entrega: 5-8 semanas
Termos de pagamento: T/T.
Habilidade da fonte: 2000pcs
contacto
Destacar:

CONECTOR ONS-БС-1-7/12-P12-1-B

,

ÓNЦ-БС-1(2) Conector de baioneta ultra-pequeno

,

Conector de baioneta de 7 pinos ultrapequeno



ОНЦ-БС-1(2) Série Baioneta Conector Ultra Pequeno Concha Tamanho 12 7 Pin Plug Feminino com Anexo de Cauda (Optiona)L) -ОНЦ-БС-1-7/12-P12-1-B



Descrição industrialONS-БС-1(2)Conectores:



ONS-БС-1(2)



Os conectores de baioneta ultrapequena da série OHS adotam principalmente a tecnologia de conector russa.É constituído por tomadas e tomadasO modo de acoplamento do conector é de tipo baioneta. A tomada não tem fixação de cauda e o plugue tem uma fixação de cauda de plástico reta.Ao mesmo tempo, pode ser combinado e trocado com as peças originais da série russa ОНЦ-БС-1(2).

Os conectores ONC-BS-1 ((2), destinados a funcionar em cadeias elétricas de corrente contínua,
de corrente variável (frequência até 3 MHz) e de corrente impulsiva.
Os conectores ONC-BS-1 (2) são constituídos por uma fivela de aparelhos hermética e um cabo não hermético
Luzetas para montagem volumosa, com polipolarização dos corpos,
De uma associação não autorizada.
A articulação dos conectores é bionética.
Os garfos são fabricados sem casca, as rosetas com casca de plástico recto.
Os esquemas de localização dos contatos, quantidade e diâmetros dos contatos estão indicados no quadro 1.
A cobertura de contatos em conectores: ОНЦ-БС-1 - prata, ОНЦ-БС-2 - ouro.
Conectores fabricados para instalação interna em condições climáticas
De acordo com as condições técnicas do BR0.364.030 TU, (приемка ¥5 ¥).

Fotografias de trabalho



ОНЦ-БС-1(2) Série Bayonet Ultra-Pequeno Conector Shell Tamanho 12 7 Pin Fêmea Plug Com Fixação de Cauda (Opcional) -ОНЦ-БС-1-7/12-P12-1-BОНЦ-БС-1(2) Série Bayonet Ultra-Pequeno Conector Shell Tamanho 12 7 Pin Fêmea Plug Com Fixação de Cauda (Opcional) -ОНЦ-БС-1-7/12-P12-1-BОНЦ-БС-1(2) Série Bayonet Ultra-Pequeno Conector Shell Tamanho 12 7 Pin Fêmea Plug Com Fixação de Cauda (Opcional) -ОНЦ-БС-1-7/12-P12-1-B





Ficha de datas





Conector elétrico ultrapequeno da série OHS

　

1Indicadores técnicos

　

Indicador

Valor

Resistência ao contacto

≤ 5mΩ

Resistência ao isolamento

≥ 1000 MΩ (em condições normais)

Temperatura ambiente

- 60°C a 85°C

Vibração

1-5000HZ 20g

Impacto

1000 g ((uma vez); 100 g ((muitas vezes);

Diâmetro de contacto

Φ1,0 mm

Vida mecânica

Insira e desconecte 250 vezes

Horário de trabalho

5000 horas

Garantia

15 anos











2Corrente de funcionamento, tensão de funcionamento

　

　

　

　

Tamanho padrão da concha

Número de contacto

Corrente de trabalho de contacto único (A)

Corrente total ((A)

Voltagem de funcionamento ((V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250

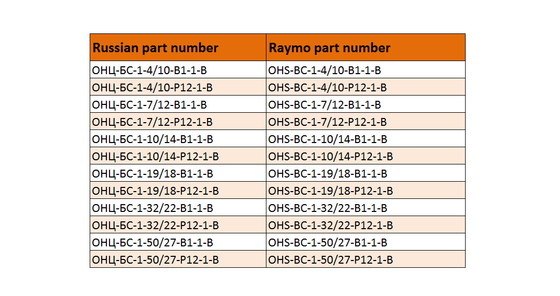

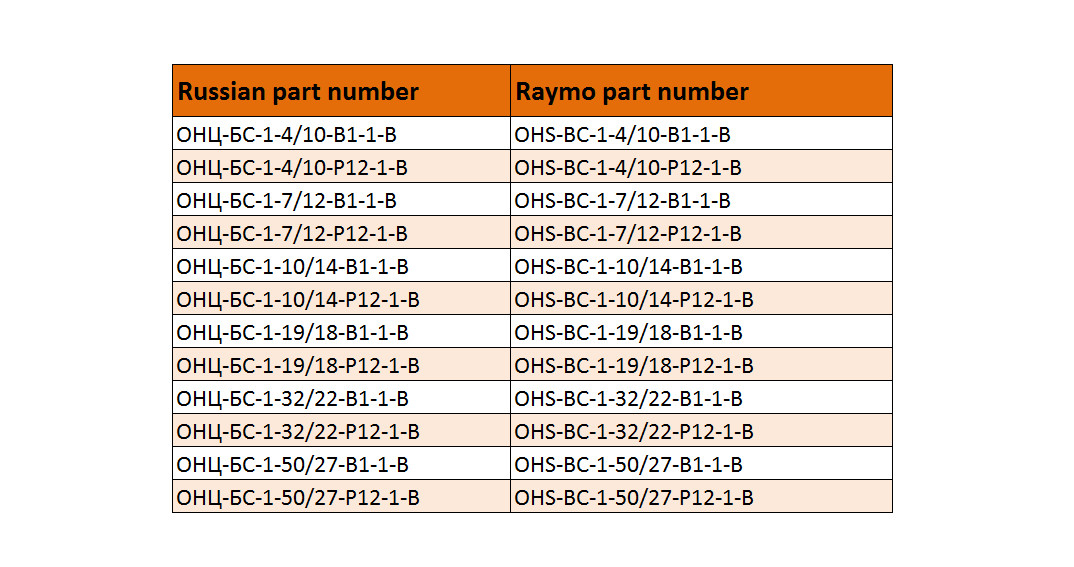

Parte russa no.

Parte chinesa no.

ONЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ONЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ONЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ONЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ONЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ÓNЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В



Parte russa no. Parte chinesa no.
ONЦ-БС-1-4/10-Р12-1-В OHS-BC-1-4/10-P2-1-В
ONЦ-БС-1-7/12-Р12-1-В OHS-BC-1-7/12-P2-1-В
ONЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
ONЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ONЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
ONЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



Perguntas frequentes



FAQ do Russian OHS Connector

1.Posso pedir uma amostra?
Sim, bem-vindo a encomenda de amostra do conector russo 2PM para testar e verificar a qualidade.

2Quais são os seus termos de pagamento?
Normalmente, aceitamos T / T, Para ordens regulares, os termos de pagamento são 30% de depósito, o saldo pago antes do envio.

3- Qual é o prazo?
Normalmente demora 10 dias após o pagamento do adiantamento.

4.Quais são os seus termos de embalagem?
Em primeiro lugar, em sacos plásticos, depois em caixas pequenas e, finalmente, em grandes em caixas neutras.

5.Quanto tempo dura o período de garantia
Um ano após o parto.
