Russo ОНЦ-БС, РБМ4, СНЦ23, СНЦ127,2РМТ, 2РМДТ , 2РТТ conectores estão chegando !!!
Todos os tipos de Conectores Circulares do Fabricante OEM na China
Prct Description Military ОНЦ-БС-1(2) CONECTORES:

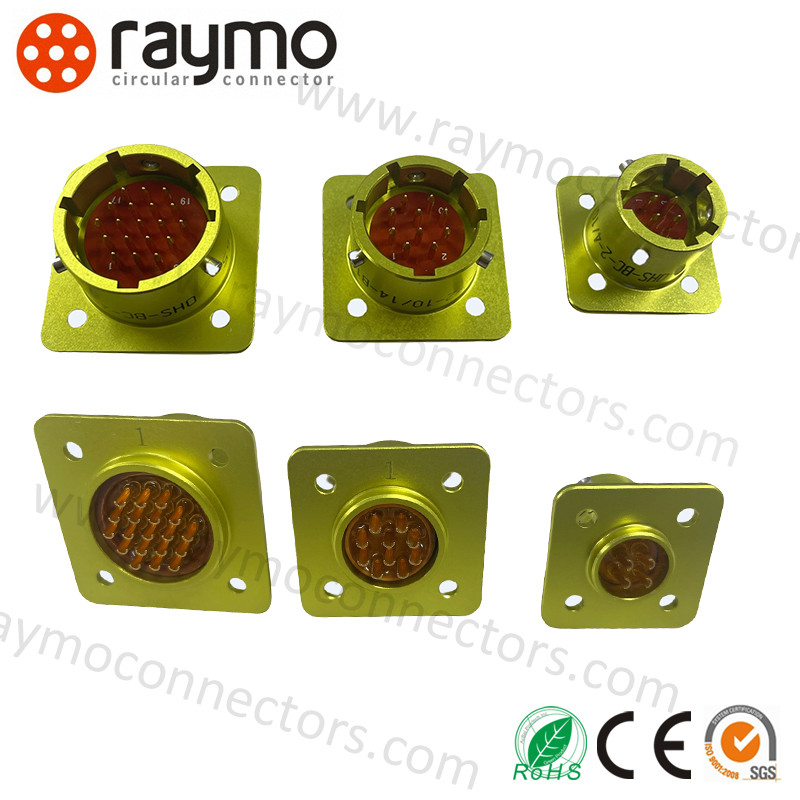

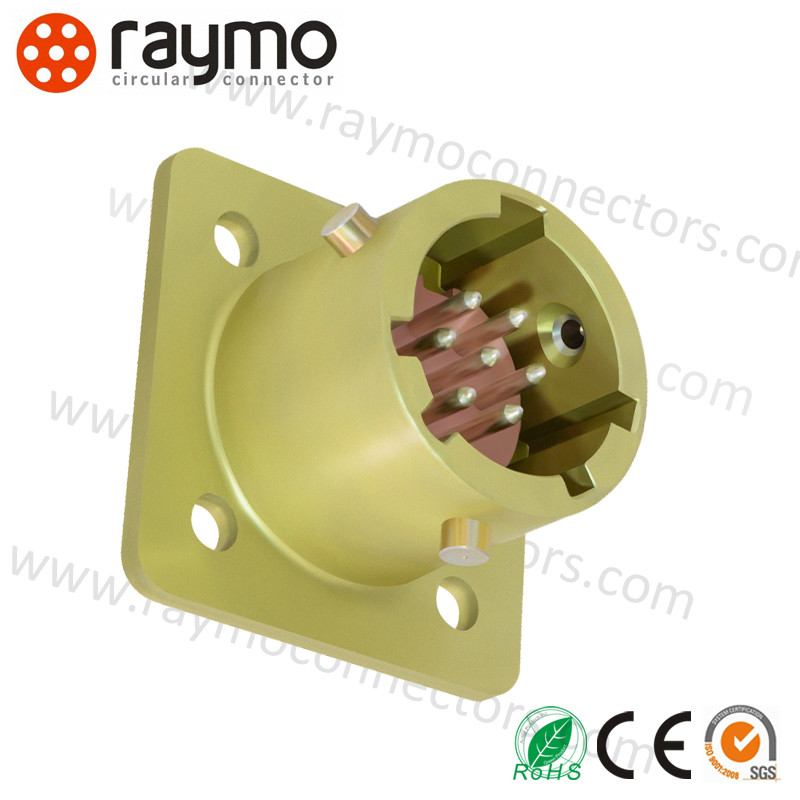

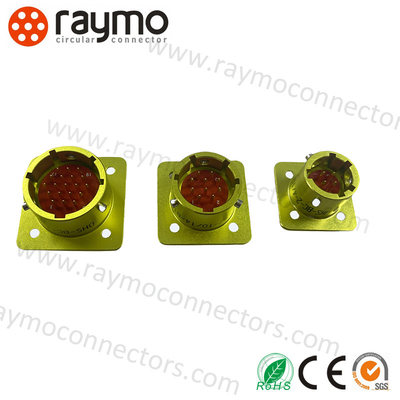

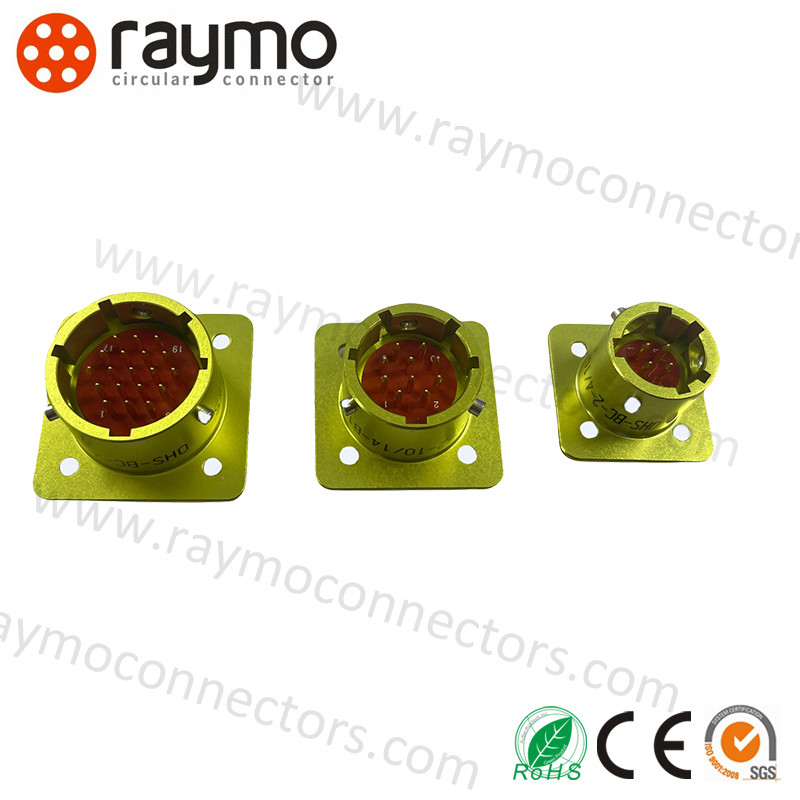

ОНЦ-БС-1(2) Conector elétrico circular da série OHS, o método de conexão adota conexão de baioneta, a forma de conexão da extremidade da peça de contato é soldada, o prct tem as características de conexão e separação rápidas, tamanho pequeno, alta densidade, boa resistência ambiental, alta confiabilidade, o soquete sem acessório de cauda, o plugue pode ter um acessório de cauda de plástico reto, adequado para circuito CC CA.
Ao mesmo tempo, pode ser combinado e trocado com as peças originais da série ОНЦ-БС-1(2) russa.
Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочления.
Сочления соединителей – байонетное.

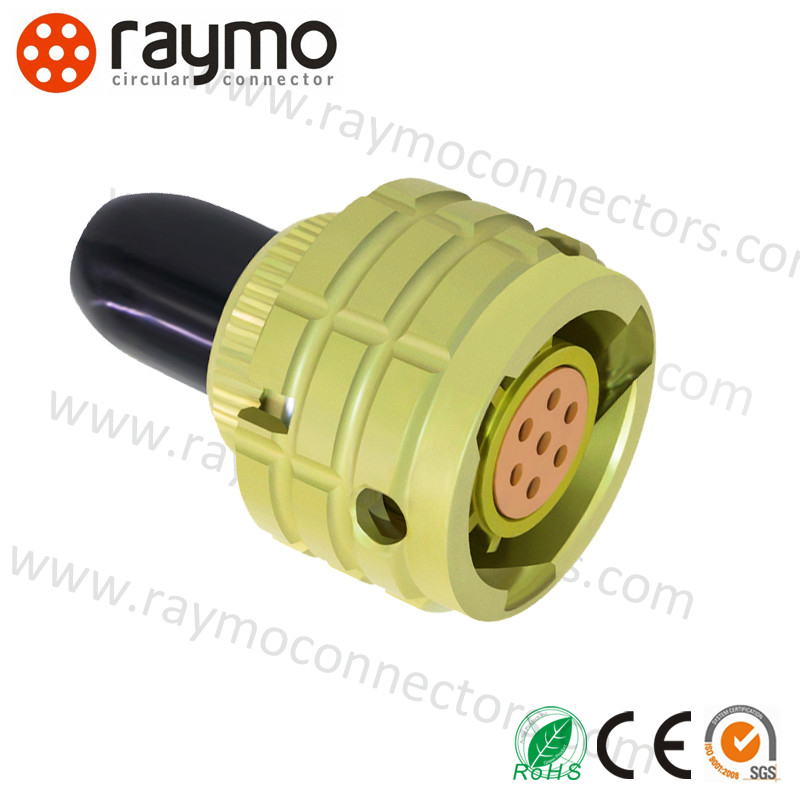

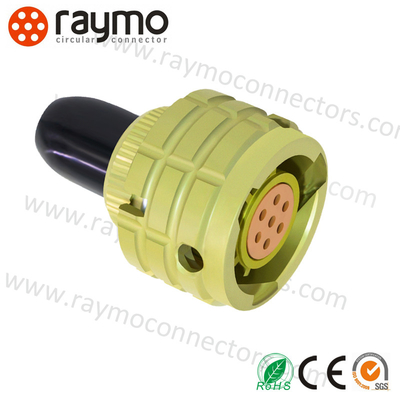

Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнениями в
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).
MilitarОНЦ-БС-1(2) OHS CONNECTORS Características:
- Tamanho Compacto: Ideal para aplicações onde o espaço é limitado.
- Alto Desempenho: Capaz de lidar com altas taxas de dados e níveis de potência, apesar de seu tamanho pequeno, tornando-o adequado para uma ampla gama de aplicações.
- Construção Durável: Construído com materiais de alta qualidade para garantir uma longa vida útil, mesmo em ambientes agressivos.
- Fácil Instalação: Permite instalação e desmontagem rápidas e fáceis, economizando tempo e esforço durante a montagem e manutenção.
Indicadores técnicos para ОНЦ-БС-1(2) CONECTORES OHS
| Indicador |
Valor |
| Resistência de Contato |
≤5mΩ |
| Resistência de isolamento |
≥1000MΩ (Em condições normais) |
| Temperatura ambiente |
- 60°C~85°C |
| Vibração |
1-5000HZ 20g |
| Impacto |
1000g (uma vez); 100g (várias vezes); |
| Diâmetro do contato |
Φ1,0mm |
| Vida Mecânica |
Inserir e remover 250 vezes |
| Horas de trabalho |
5000 horas |
Corrente de trabalho, tensão de operação para ОНЦ-БС-1(2) CONECTORES OHS
| Tamanho padrão da carcaça |
Número de contato |
Corrente de trabalho de contato único (A) |
Corrente total (A) |
Tensão de operação (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Descrição do modelo para ОНЦ-БС-1(2) CONECTORES OHS
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Circular |
Baioneta |
Ultra-pequeno |
1 Prateado, 2 Dourado |
Número de contato / Tamanho padrão da carcaça |
B - Receptáculo quadrado (pino), P - Plugue circular (soquete) |
1. Sem acessório de cauda 2. Com acessório de cauda reto não blindado |
Posição da chave |
Para todos os climas |
Tipo: 1-Sem acessório de cauda para ОНЦ-БС-1(2) CONECTORES OHS
| Nº da peça russa |
Nº da peça chinesa |
Nº da peça Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В |
OHS-BC-1-4/10-B1-1-В |
ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В |
OHS-BC-1-7/12-B1-1-В |
ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В |
OHS-BC-1-10/14-B1-1-В |
ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В |
OHS-BC-1-19/18-B1-1-В |
ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В |
OHS-BC-1-32/22-B1-1-В |
ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В |
OHS-BC-1-50/27-B1-1-В |
ONTS-BS-1-50/27-V1-1-V |
Tipo: 2-Com acessório de cauda reto não blindado para ОНЦ-БС-1(2) CONECTORES OHS
| Nº da peça russa |
Nº da peça chinesa |
Nº da peça Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В |
OHS-BC-1-4/10-P2-1-В |
ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В |
OHS-BC-1-7/12-P2-1-В |
ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В |
OHS-BC-1-10/14-P2-1-В |
ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В |
OHS-BC-1-19/18-P2-1-В |
ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В |
OHS-BC-1-32/22-P2-1-В |
ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В |
OHS-BC-1-50/27-P2-1-В |
ONTS-BS-1-50/27-R12-1-V |
Informações da empresa Conectores Militares ОНЦ-БС
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED como profissional em design e fabricação de todos os tipos de conectores e cabos especiais, acumulou rica experiência em desenvolvimento e produção para tipos de cabos e seu adaptador de conector relacionado. Com Cabo de Câmera RED/Teradek Bond/ARRI, Cabo de Alimentação de Câmera Canon / Sony, Cabo SDI, Cabo USB, Cabo de Vídeo, Cabo CCD... Fornecemos diferentes serviços OEM/ODM que servem como diferentes aplicações e requisitos.
Nossos produtos são amplamente utilizados em tipos de ambientes e aplicações adversas, como dispositivos de controle industrial, equipamentos médicos, equipamentos de medição e inspeção, equipamentos de áudio e visual e militares, etc. Além disso, possui excelente compatibilidade com muitos fornecedores líderes.
Sempre aderimos ao espírito de inovação, continuamos a introduzir novas séries de produtos, incluindo M5, M8, M9, M12, M16, M23 e outros conectores de dados. Com certificado IP68, ISO9001, Rohs, CE, REACH aprovado.
Personalização de conectores militares ОНЦ-БС:
Conectores Push Pull Circulares RAYMO LEMO
- Marca: RAYMO
- Número do modelo: conector Fischer
- Local de origem: CHINA
- Revestimento de contato: Ouro
- Gênero: Masculino/Feminino
- Estilo de acoplamento: Push-Pull
- Conectores métricos rígidos
- Conectores de cabo elétrico
- Conectores circulares industriais
Todos os conectores podem ser personalizados de acordo com as solicitações do cliente!
Suporte e serviços de conectores militares ОНЦ-БС:
Suporte técnico e serviço para conectores Push Pull Circulares
Fornecemos suporte técnico e serviço abrangentes para nossos conectores Push Pull Circulares. Nossa equipe tem muita experiência em fornecer soluções técnicas para diversas aplicações.
Nossa equipe está disponível para auxiliar os clientes com instalação, solução de problemas e reparos. Também oferecemos assistência e treinamento no local para garantir que os clientes possam usar o produto em todo o seu potencial.
Somos dedicados a fornecer excelente atendimento ao cliente e nossa equipe está disponível 24 horas por dia, 7 dias por semana para responder a quaisquer perguntas ou fornecer suporte técnico.
Também oferecemos uma ampla gama de serviços pós-venda, como extensões de garantia e atualizações de produtos.
Se você tiver alguma dúvida ou precisar de alguma assistência, não hesite em nos contatar.
Perguntas frequentes:
-
Q1. Posso ter uma amostra?
Sim, aceitamos pedidos de amostra para testar e verificar a qualidade. Algumas amostras são gratuitas e algumas amostras devem ser pagas antecipadamente e o custo será reembolsado após o pedido posterior.
Q2. E quanto ao prazo de entrega da produção?
Temos estoque, entrega rápida abaixo de 5.000 peças.
Q3. Como você envia as mercadorias e quanto tempo leva para chegar?
Geralmente enviamos por DHL, UPS, FedEx, TNT, SF ou EMS. Normalmente leva de 3 a 5 dias para chegar.
Q4. O OEM está disponível?
Sim. Temos vasta experiência e boa capacidade de colocar seu design e ideia em um produto real, normalmente leva de 20 a 30 dias para um novo produto, desde o design do molde até a produção final.
