Descrição do Produto Industrial ОНЦ-БС-1(2) CONECTORES:
ОНЦ-БС-1(2) Conector elétrico circular série OHS, o método de conexão adota conexão tipo baioneta, a forma de conexão da extremidade da parte de contato é soldada, o produto possui as características de conexão e desconexão rápidas, tamanho pequeno, alta densidade, boa resistência ambiental, alta confiabilidade, o soquete sem fixação de cauda, o plugue pode ter fixação de cauda plástica reta, adequado para circuito CC CA.
Ao mesmo tempo, pode ser combinado e intercâmbio com as peças originais da série ОНЦ-БС-1(2) russa.
Conectores ОНЦ-БС-1(2), projetados para operação em circuitos elétricos de corrente contínua,
corrente alternada (frequentemente até 3 MHz) e pulsada.

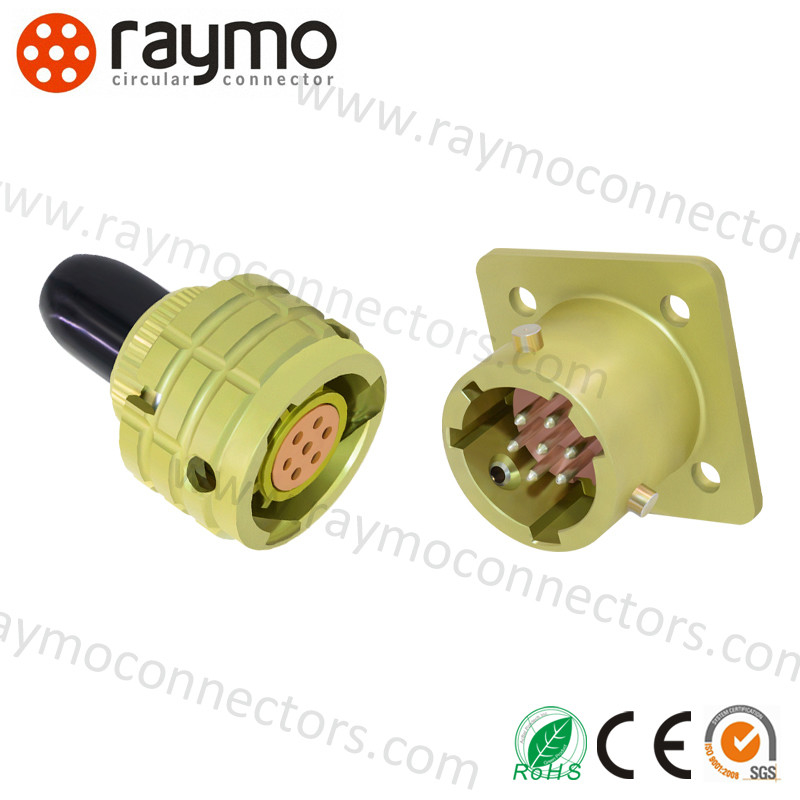

Conectores ОНЦ-БС-1(2) consistem em um plugue de acoplamento hermético e um
socket de cabo não hermético para montagem em painel, possuem polarização multipino do corpo, protegendo
contra acoplamento não autorizado.
Acoplamento dos conectores é tipo baioneta.
Os plugues são fabricados sem revestimento, os sockets com revestimento plástico reto.
Os esquemas de disposição dos contatos, número e diâmetros dos contatos são apresentados na tabela 1.
Revestimento dos contatos em conectores: ОНЦ-БС-1 - prata, ОНЦ-БС-2 – ouro.
Conectores fabrico para montagem interna em uso em todas as condições climáticas
em conformidade com os requisitos técnicos БР0.364.030 ТУ, (aceitação “5”).
Industrial ОНЦ-БС-1(2) Conectores OHS - Características:
- Tamanho Compacto: Ideal para aplicações onde o espaço é limitado.
- Alto Desempenho: Capaz de lidar com altas taxas de dados e níveis de potência, apesar de seu tamanho pequeno, tornando-o adequado para uma ampla gama de aplicações.
- Construção Durável: Construído com materiais de alta qualidade para garantir uma longa vida útil, mesmo em ambientes hostis.
- Fácil Instalação: Permite instalação e desmontagem rápidas e fáceis, economizando tempo e esforço durante a montagem e manutenção.
Indicadores técnicos para ОНЦ-БС-1(2) Conectores OHS
| Indicador | Valor |
| Resistência de Contato | ≤5mΩ |
| Resistência de Isolamento | ≥1000MΩ (Em condições normais) |
| Temperatura Ambiente | - 60°C~85°C |
| Vibração | 1-5000HZ 20g |
| Impacto | 1000g(uma vez);100g(várias vezes); |
| Diâmetro do Contato | Φ1.0mm |
| Vida Mecânica | Inserir e desconectar 250 vezes |
| Horas de Trabalho | 5000 horas |
Corrente de Trabalho, Tensão Operacional para ОНЦ-БС-1(2) Conectores OHS
| Tamanho Padrão da Carcaça | Número de Contatos | Corrente de Trabalho de Contato Único (A) | Corrente Total (A) | Tensão Operacional (V) |
| 10 | 4 | 3.7 | 15 | 250 |
| 12 | 7 | 3.1 | 22 | 250 |
| 14 | 10 | 3 | 30 | 250 |
| 18 | 19 | 2.1 | 40 | 250 |
| 22 | 32 | 1.8 | 60 | 250 |
| 27 | 50 | 1.5 | 75 | 250 |
Descrição do modelo para ОНЦ-БС-1(2) Conectores OHS
| OHS | B | C | 1(2) | 4(10) | B(P) | 1(2) | 1(2,3) | B |
| Circular | Baioneta | Ultra-pequeno | 1 Prateado, 2 Dourado | Número de contatos / Tamanho padrão da carcaça | B - Soquete Quadrado (pino), P - Plugue Circular (socket) | 1. Sem fixação de cauda 2. Com fixação de cauda reta não blindada | Posição da chave | Todas as condições climáticas |
Tipo: 1-Sem fixação de cauda para ОНЦ-БС-1(2) Conectores OHS
| Nº da Peça Russa | Nº da Peça Chinesa | Nº da Peça Amphenol |
| ОНЦ-БС-1-4/10-В1-1-В | OHS-BC-1-4/10-B1-1-В | ONTS-BS-1-4/10-V1-1-V |
| ОНЦ-БС-1-7/12-В1-1-В | OHS-BC-1-7/12-B1-1-В | ONTS-BS-1-7/12-V1-1-V |
| ОНЦ-БС-1-10/14-В1-1-В | OHS-BC-1-10/14-B1-1-В | ONTS-BS-1-10/14-V1-1-V |
| ОНЦ-БС-1-19/18-В1-1-В | OHS-BC-1-19/18-B1-1-В | ONTS-BS-1-19/18-V1-1-V |
| ОНЦ-БС-1-32/22-В1-1-В | OHS-BC-1-32/22-B1-1-В | ONTS-BS-1-32/22-V1-1-V |
| ОНЦ-БС-1-50/27-В1-1-В | OHS-BC-1-50/27-B1-1-В | ONTS-BS-1-50/27-V1-1-V |
Tipo: 2-Com fixação de cauda reta não blindada para ОНЦ-БС-1(2) Conectores OHS
| Nº da Peça Russa | Nº da Peça Chinesa | Nº da Peça Amphenol |
| ОНЦ-БС-1-4/10-Р12-1-В | OHS-BC-1-4/10-P2-1-В | ONTS-BS-1-4/10-R12-1-V |
| ОНЦ-БС-1-7/12-Р12-1-В | OHS-BC-1-7/12-P2-1-В | ONTS-BS-1-7/12-R12-1-V |
| ОНЦ-БС-1-10/14-Р12-1-В | OHS-BC-1-10/14-P2-1-В | ONTS-BS-1-10/14-R12-1-V |
| ОНЦ-БС-1-19/18-Р12-1-В | OHS-BC-1-19/18-P2-1-В | ONTS-BS-1-19/18-R12-1-V |
| ОНЦ-БС-1-32/22-Р12-1-В | OHS-BC-1-32/22-P2-1-В | ONTS-BS-1-32/22-R12-1-V |
| ОНЦ-БС-1-50/27-Р12-1-В | OHS-BC-1-50/27-P2-1-В | ONTS-BS-1-50/27-R12-1-V |
