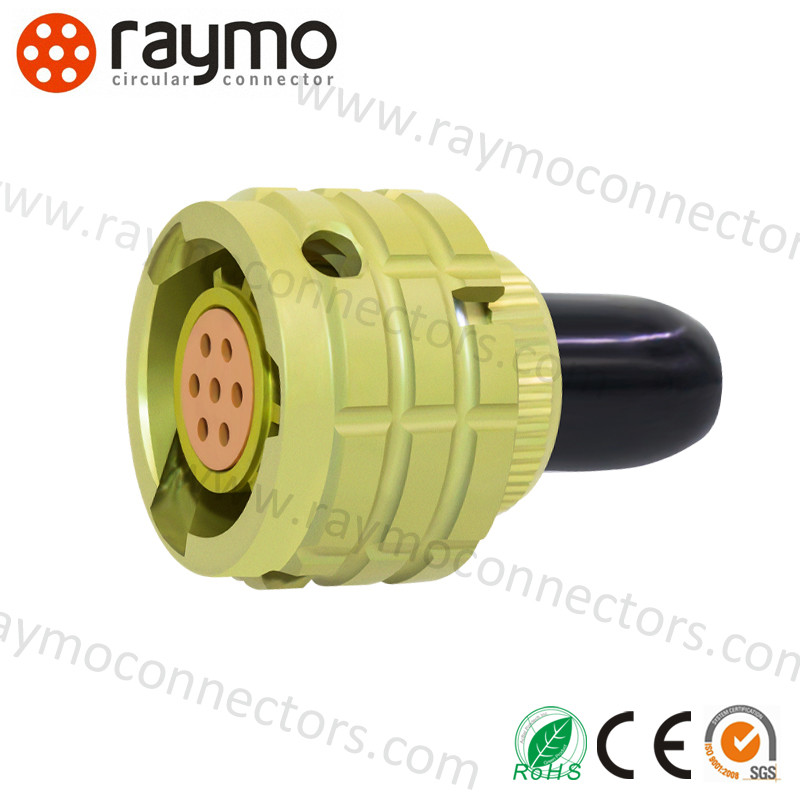

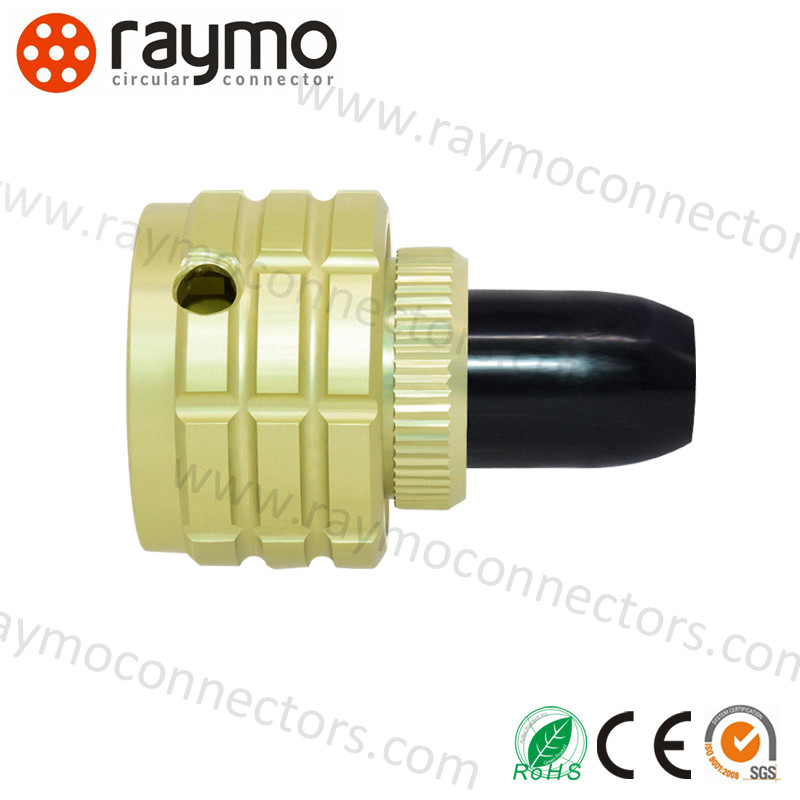

ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Plug Feminino

Informação Básica
Lugar de origem: China
Marca: RAYMO
Certificação: CE/ROHS/REACH/SGS/ISO9001
Número do modelo: ONЦ-БС-1-7/12-Р12-1-В
Quantidade de ordem mínima: 5pcs
Preço: 5.6-20.3
Detalhes da embalagem: Bolsa e caixa
Tempo de entrega: 5-7 dias úteis
Habilidade da fonte: 50000pcs/mês
Série: Conector de baioneta ultrapequeno da série OHS Número do modelo: OHS-BC-1-4/10-B1-1-B
Tamanho da concha: 10.12.14.18.22.27 Contactos: 4.7.10.19.32.50
Método de conexão: Conexão de baioneta Material da concha: Tratamento anodizado da superfície da liga de alumínio
Material de contato: Ligação de cobre revestida de ouro/prata Isolador: Baquelite
terminal: Solda Temperatura ambiente: -60 a +200 °C
Ciclo de vida: IP67500 vezes
Destacar:

Conector de baioneta de 7 pinos

,

Conector OHS de 7 pines de tomada feminina

,

ÓNЦ-БС-1(2) Série Conector de Baioneta

Chegam os conectores ÓNC-BS, RBM4, SNC23, SNC127,2RMT, 2RMD, 2RTT !!!



Todos os tipos de Conectores Circulares do Fabricante OEM na China

Prct Description Military ÓNC-BS-1(2) CONECTORES:

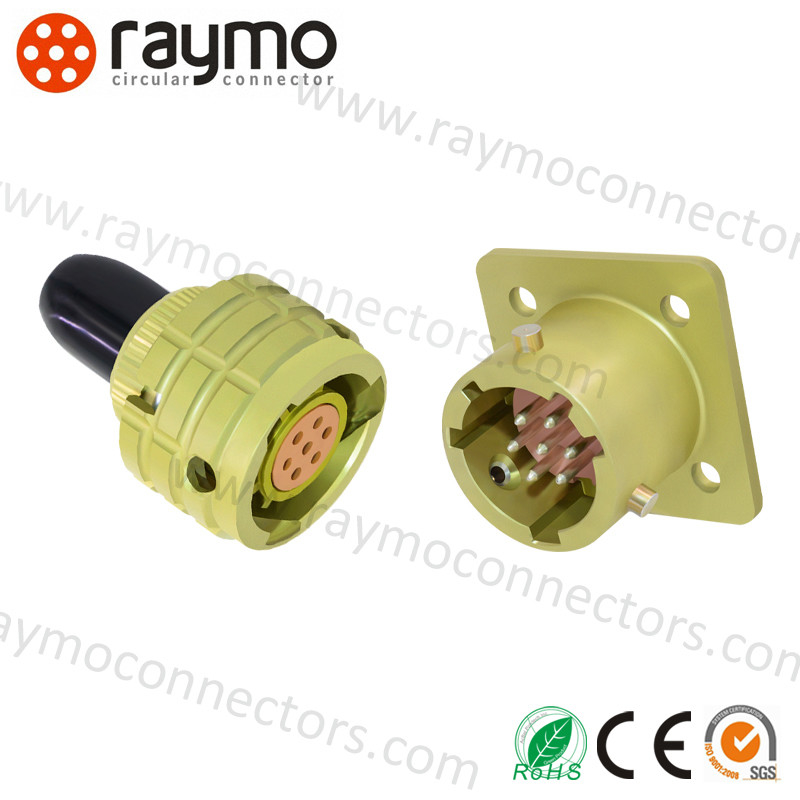

ÓNC-BS-1(2) Conector elétrico circular da série OHS, o método de conexão adota conexão de baioneta, a forma de conexão da extremidade da parte de contato é soldada, o prct tem as características de conexão e separação rápidas, tamanho pequeno, alta densidade, boa resistência ambiental, alta confiabilidade, o soquete sem fixação de cauda, o plugue pode ter fixação de cauda de plástico reta, adequado para circuito CC CA.

Ao mesmo tempo, pode ser combinado e intercambiado com as peças originais da série ÓNC-BS-1(2) russa.



Os conectores ÓNC-BS-1(2) são projetados para trabalhar em circuitos elétricos de corrente contínua,
alternada (frequência de até 3 MHz) e corrente pulsada.
Os conectores ÓNC-BS-1(2) consistem em uma carcaça hermética e um receptáculo de cabo não hermético
tomadas para montagem geral, com uma ampla polarização de carcaças, protegendo
contra contato acidental.
A conexão dos conectores é do tipo baioneta.
As carcaças são feitas sem revestimento, as tomadas com carcaças de revestimento de plástico reto.
Os esquemas de localização dos contatos, o número e os diâmetros dos contatos são apresentados na Tabela 1.
O revestimento dos contatos nos conectores: ÓNC-BS-1 - prata, ÓNC-BS-2 – ouro.
Os conectores são fabricados para montagem interna em conformidade com as condições técnicas BR0.364.030 TU, (aceitação “5”).
Militar

 ÓNC-BS-1(2)  CONECTORES Características:Tamanho compacto: Ideal para aplicações onde o espaço é limitado.

  • Alto desempenho: Capaz de lidar com altas taxas de dados e níveis de potência, apesar de seu tamanho pequeno, tornando-o adequado para uma ampla gama de aplicações.
  • Construção durável: Construído com materiais de alta qualidade para garantir uma longa vida útil, mesmo em ambientes agressivos.
  • Fácil instalação: Permite instalação e desmontagem rápidas e fáceis, economizando tempo e esforço durante a montagem e manutenção.
  • Indicadores técnicos

Indicador

Valor Resistência de contato
≤5mΩ Resistência de isolamento
≥1000MΩ (Em condições normais) Temperatura ambiente
- 60°C~85°C Vibração
1-5000HZ 20g Impacto
1000g (uma vez); 100g (várias vezes); Diâmetro do contato
Φ1,0 mm Vida mecânica
Inserir e remover 250 vezes Horas de trabalho
5000 horas Corrente de trabalho, tensão de operação

Tamanho padrão da carcaça

Número de contatos Corrente de trabalho de contato único (A) Corrente total (A) Tensão de operação (V) 10
3 3.7 15 250 Descrição do modelo
7 3.1 22 32 Descrição do modelo
10 3 30 250 Descrição do modelo
19 2.1 40 250 Descrição do modelo
32 1.8 60 250 Descrição do modelo
50 1.5 75 250 Descrição do modelo


OHS



B Circular 1(2) 1(2,3) B(P) 1(2) 1(2,3) B Circular

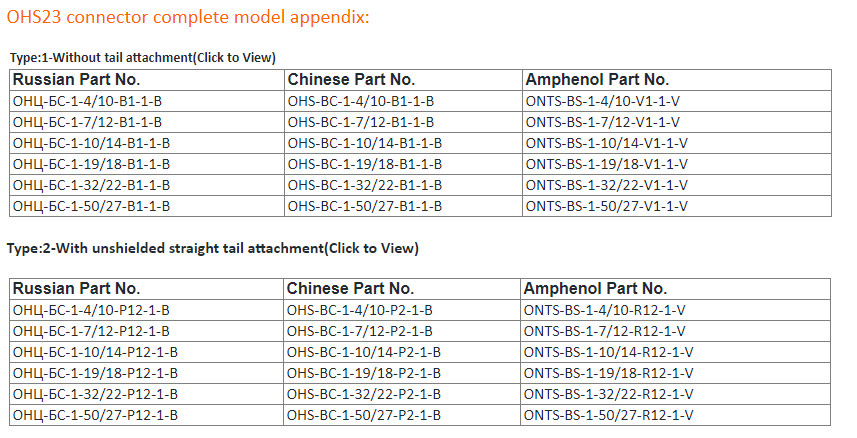

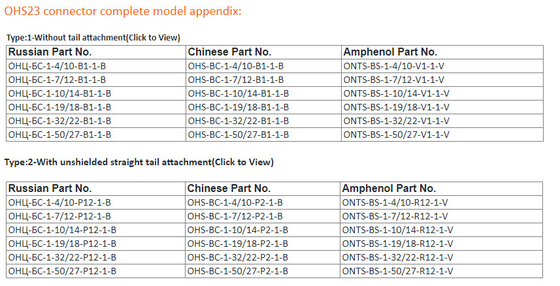

Baioneta Ultra-pequeno 1 Prateado, 2 Dourado Número de contato / Tamanho padrão da carcaça B - Receptáculo quadrado (pino), P - Plugue circular (soquete) 1. Sem fixação de cauda 2. Com fixação de cauda reta não blindada Posição da chave Para todo o tempo Tipo: 1-Sem fixação de cauda (Clique para visualizar)

Nº da peça russa

Nº da peça chinesa Nº da peça Amphenol ÓNC-BS-1-4/10-P12-1-B
OHS-BC-1-4/10-B1-1-B ONTS-BS-1-4/10-V1-1-V ÓNC-BS-1-7/12-B1-1-B
OHS-BC-1-7/12-B1-1-B ONTS-BS-1-7/12-V1-1-V ÓNC-BS-1-10/14-B1-1-B
OHS-BC-1-10/14-B1-1-B ONTS-BS-1-10/14-V1-1-V ÓNC-BS-1-19/18-B1-1-B
OHS-BC-1-19/18-B1-1-B ONTS-BS-1-19/18-V1-1-V ÓNC-BS-1-32/22-B1-1-B
OHS-BC-1-32/22-B1-1-B ONTS-BS-1-32/22-V1-1-V ÓNC-BS-1-50/27-B1-1-B
OHS-BC-1-50/27-B1-1-B ONTS-BS-1-50/27-V1-1-V Tipo: 2-Com fixação de cauda reta não blindada (Clique para visualizar)

Nº da peça russa

Nº da peça chinesa Nº da peça Amphenol ÓNC-BS-1-4/10-P12-1-B
OHS-BC-1-4/10-P2-1-B ONTS-BS-1-4/10-R12-1-V ÓNC-BS-1-7/12-P12-1-B
OHS-BC-1-7/12-P2-1-B ONTS-BS-1-7/12-R12-1-V ÓNC-BS-1-10/14-P12-1-B
OHS-BC-1-10/14-P2-1-B ONTS-BS-1-10/14-R12-1-V ÓNC-BS-1-19/18-P12-1-B
OHS-BC-1-19/18-P2-1-B ONTS-BS-1-19/18-R12-1-V ÓNC-BS-1-32/22-P12-1-B
OHS-BC-1-32/22-P2-1-B ONTS-BS-1-32/22-R12-1-V ÓNC-BS-1-50/27-P12-1-B
OHS-BC-1-50/27-P2-1-B ONTS-BS-1-50/27-R12-1-V Aplicações de CONECTORES Militares  ÓNC-BS:



ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Plug Feminino 0

Informações da empresa CONECTORES Militares 38999

ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Plug Feminino 1

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, como profissional em design e fabricação de todos os tipos de conectores e cabos especiais, acumulou rica experiência em desenvolvimento e prdução para tipos de cabos e seu adaptador de conector relacionado. Com Cabo de Câmera RED/Teradek Bond/ARRI, Cabo de Alimentação de Câmera Canon / Sony, Cabo SDI, Cabo USB, Cabo de Vídeo, Cabo CCD... Fornecemos diferentes serviços OEM/ODM para diferentes aplicações e requisitos.

Nossos prdutos são amplamente utilizados em tipos de ambientes e aplicações agressivas, como dispositivos de controle industrial, equipamentos médicos, equipamentos de medição e inspeção, equipamentos de áudio e vídeo e militares, etc. Além disso, possui excelente compatibilidade com muitos fornecedores líderes.
Aderimos sempre ao espírito de inovação, continuamos a introduzir novas séries de prdutos, incluindo M5, M8, M9, M12, M16, M23 e outros conectores de dados. Com certificado IP68, ISO9001, Rohs, CE, REACH aprovado.
Personalização de CONECTORES Militares ÓNC-BS:

ОНЦ-БС-1(2) Série Baioneta Ultra-pequeno conector Shell Tamanho 12 7 Pin Plug Feminino 2

Conectores Push Pull Circulares RAYMO LEMO

Marca: RAYMO
  • Número do modelo: conector Fischer
  • Local de origem: CHINA
  • Revestimento de contato: Ouro
  • Gênero: Masculino/Feminino
  • Estilo de acoplamento: Push-Pull
  • Conectores métricos rígidos
  • Conectores de cabo elétrico
  • Conectores circulares industriais
  • Todos os conectores podem ser personalizados de acordo com as solicitações do cliente!



Suporte e serviços de CONECTORES Militares ÓNC-BS:

Suporte técnico e serviço para conectores Push Pull circulares

Fornecemos suporte técnico e serviço abrangentes para nossos conectores Push Pull circulares. Nossa equipe tem muita experiência em fornecer soluções técnicas para diversas aplicações.

Nossa equipe está disponível para auxiliar os clientes com instalação, solução de problemas e reparos. Também oferecemos assistência e treinamento no local para garantir que os clientes possam usar o prduto em todo o seu potencial.

Somos dedicados a fornecer excelente atendimento ao cliente e nossa equipe está disponível 24 horas por dia, 7 dias por semana para responder a quaisquer perguntas ou fornecer suporte técnico.

Também oferecemos uma ampla gama de serviços pós-venda, como extensões de garantia e atualizações de prdutos.

Se você tiver alguma dúvida ou precisar de alguma assistência, não hesite em nos contatar.

Perguntas frequentes:



Q1. Posso ter uma amostra?

Sim, damos as boas-vindas ao pedido de amostra para testar e verificar a qualidade. Algumas amostras são gratuitas e algumas amostras devem ser pagas antecipadamente e o custo será reembolsado após o pedido posterior.
Q2. E quanto ao prazo de entrega da prdução?


Temos estoque, entrega rápida abaixo de 5.000 peças.
Q3. Como você envia as mercadorias e quanto tempo leva para chegar?


Muitas vezes enviamos por DHL, UPS, FedEx, TNT, SF ou EMS. Geralmente leva de 3 a 5 dias para chegar.
Q4. O OEM está disponível?


Sim. Temos vasta experiência e boa capacidade de colocar seu design e ideia em um prduto real, normalmente leva de 20 a 30 dias para um novo prduto, desde o design do molde até a prdução final.
