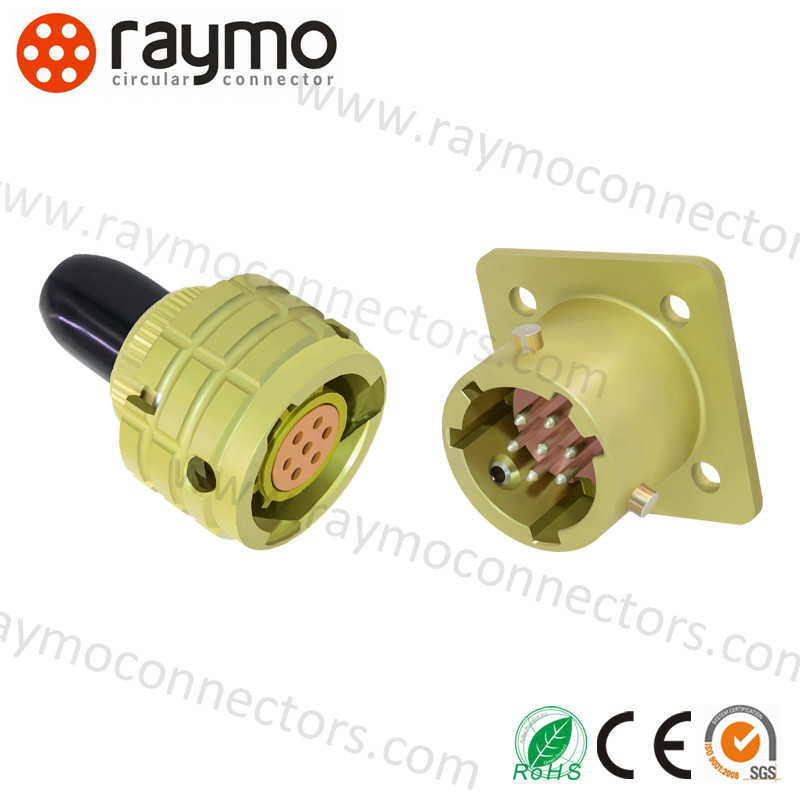

ONC-BS-1(2) Série Conector Shell Tamanho 10 4 Pinos Plugue Fêmea com Fixação de Cauda (Opcional) - ONC-BS-1-4/10-P12-1-B
Descrição do Prct Militar ONC-BS-1(2) CONECTORES:
ONC-BS-1(2) Conector elétrico circular da série OHS, o método de conexão adota conexão de baioneta, a forma de conexão da extremidade da parte de contato é soldada, o prct tem as características de conexão e separação rápidas, tamanho pequeno, alta densidade, boa resistência ambiental, alta confiabilidade, o soquete sem fixação de cauda, o plugue pode ter fixação de cauda reta de plástico, adequado para circuito DC AC.
Ao mesmo tempo, pode ser combinado e intercambiado com as peças originais da série ONC-BS-1(2) russa.
Militar ONC-BS-1(2) RECURSOS DOS CONECTORES:
- Tamanho Compacto: Ideal para aplicações onde o espaço é limitado.
- Alto Desempenho: Capaz de lidar com altas taxas de dados e níveis de potência, apesar de seu tamanho pequeno, tornando-o adequado para uma ampla gama de aplicações.
- Construção Durável: Construído com materiais de alta qualidade para garantir uma longa vida útil, mesmo em ambientes agressivos.
- Fácil Instalação: Permite instalação e desmontagem rápidas e fáceis, economizando tempo e esforço durante a montagem e manutenção.
Indicadores técnicos
| Indicador |
Valor |
| Resistência de Contato |
≤5mΩ |
| Resistência de isolamento |
≥1000MΩ (Em condições normais) |
| Temperatura ambiente |
- 60°C~85°C |
| Vibração |
1-5000HZ 20g |
| Impacto |
1000g (uma vez); 100g (várias vezes); |
| Diâmetro do contato |
Φ1,0mm |
| Vida Mecânica |
Inserir e remover 250 vezes |
| Horas de trabalho |
5000 horas |
Corrente de trabalho, tensão de operação
| Tamanho padrão da carcaça |
Número de contatos |
Corrente de trabalho de contato único (A) |
Corrente total (A) |
Tensão de operação (V) |
| 10 |
4 |
3.7 |
15 |
250 |
| 12 |
7 |
3.1 |
22 |
250 |
| 14 |
10 |
3 |
30 |
250 |
| 18 |
19 |
2.1 |
40 |
250 |
| 22 |
32 |
1.8 |
60 |
250 |
| 27 |
50 |
1.5 |
75 |
250 |
Descrição do modelo
| OHS |
B |
C |
1(2) |
4(10) |
B(P) |
1(2) |
1(2,3) |
B |
| Circular |
Baioneta |
Ultra-pequeno |
1 Prateado, 2 Dourado |
Número de contato / Tamanho padrão da carcaça |

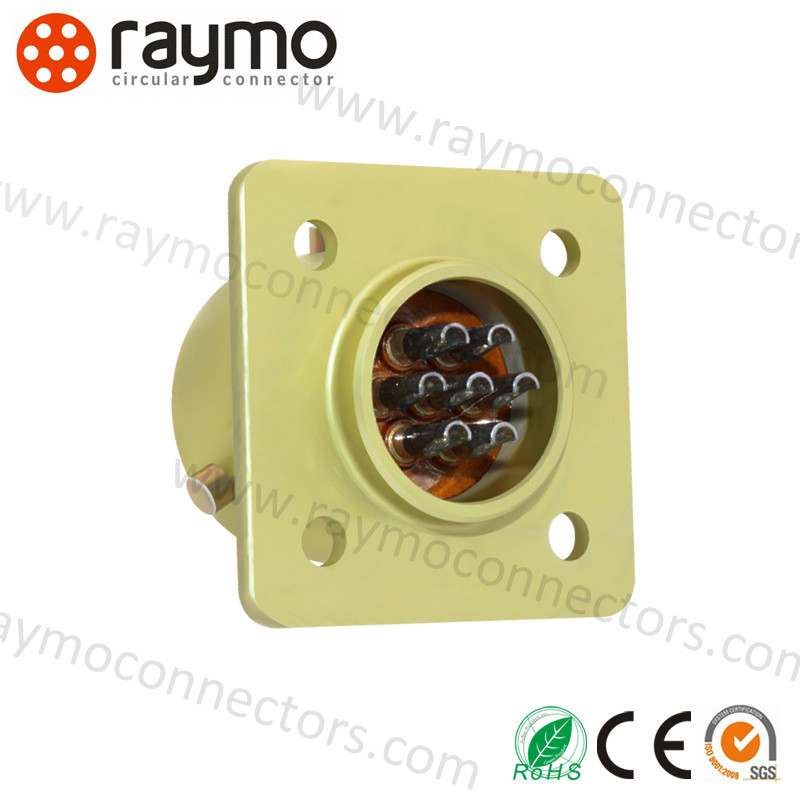

B - Receptáculo quadrado (pino), P - Plugue circular (soquete) |
1. Sem fixação de cauda 2. Com fixação de cauda reta não blindada |
Posição da chave |
Para todos os climas |
Tipo: 1-Sem fixação de cauda (Clique para visualizar)
| Nº da peça russa |
Nº da peça chinesa |
Nº da peça Amphenol |
| ONC-BS-1-4/10-V1-1-V |
OHS-BC-1-4/10-B1-1-V |
ONTS-BS-1-4/10-V1-1-V |
| ONC-BS-1-7/12-V1-1-V |
OHS-BC-1-7/12-B1-1-V |
ONTS-BS-1-7/12-V1-1-V |
| ONC-BS-1-10/14-V1-1-V |
OHS-BC-1-10/14-B1-1-V |
ONTS-BS-1-10/14-V1-1-V |
| ONC-BS-1-19/18-V1-1-V |
OHS-BC-1-19/18-B1-1-V |
ONTS-BS-1-19/18-V1-1-V |
| ONC-BS-1-32/22-V1-1-V |
OHS-BC-1-32/22-B1-1-V |
ONTS-BS-1-32/22-V1-1-V |
| ONC-BS-1-50/27-V1-1-V |
OHS-BC-1-50/27-B1-1-V |
ONTS-BS-1-50/27-V1-1-V |
Tipo: 2-Com fixação de cauda reta não blindada (Clique para visualizar)
| Nº da peça russa |
Nº da peça chinesa |
Nº da peça Amphenol |
| ONC-BS-1-4/10-R12-1-V |
OHS-BC-1-4/10-P2-1-V |
ONTS-BS-1-4/10-R12-1-V |
| ONC-BS-1-7/12-R12-1-V |
OHS-BC-1-7/12-P2-1-V |
ONTS-BS-1-7/12-R12-1-V |
| ONC-BS-1-10/14-R12-1-V |
OHS-BC-1-10/14-P2-1-V |
ONTS-BS-1-10/14-R12-1-V |
| ONC-BS-1-19/18-R12-1-V |
OHS-BC-1-19/18-P2-1-V |
ONTS-BS-1-19/18-R12-1-V |
| ONC-BS-1-32/22-R12-1-V |
OHS-BC-1-32/22-P2-1-V |
ONTS-BS-1-32/22-R12-1-V |
| ONC-BS-1-50/27-R12-1-V |
OHS-BC-1-50/27-P2-1-V |
ONTS-BS-1-50/27-R12-1-V |

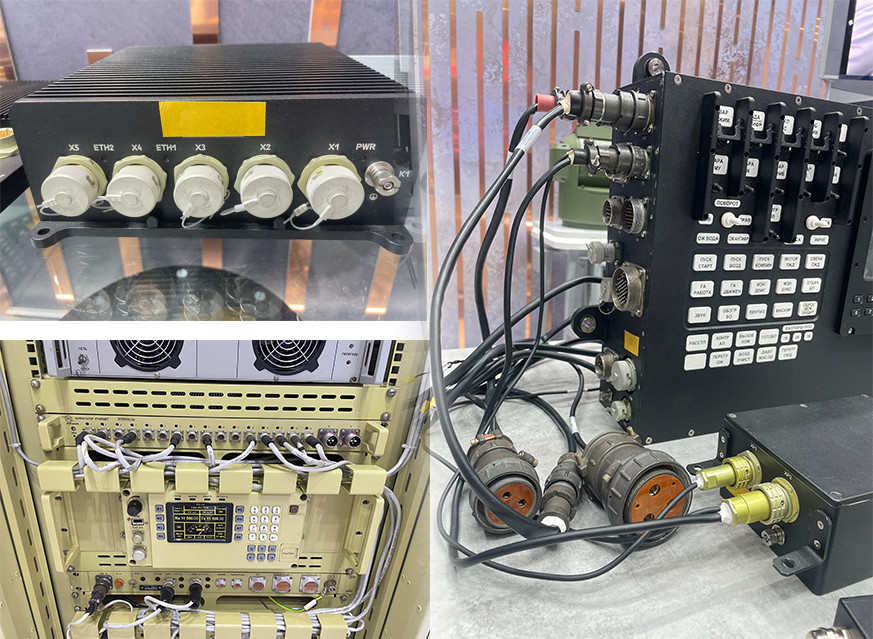

Aplicações de CONECTORES Militares 38999:
Informações da empresa CONECTORES Militares 38999
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, como profissional em design e fabricação de todos os tipos de conectores e cabos especiais, acumulou rica experiência em desenvolvimento e prção para tipos de cabos e seu adaptador de conector relacionado. Com Cabo de Câmera RED/Teradek Bond/ARRI, Cabo de Alimentação de Câmera Canon / Sony, Cabo SDI, Cabo USB, Cabo de Vídeo, Cabo CCD... Fornecemos diferentes serviços OEM/ODM que servem como diferentes aplicações e requisitos.
Nossos prcts são amplamente utilizados em tipos de ambientes e aplicações agressivos, como dispositivos de controle industrial, equipamentos médicos, equipamentos de medição e inspeção, equipamentos de áudio e visual e militares, etc. Além disso, possui excelente compatibilidade com muitos fornecedores líderes.
Sempre aderimos ao espírito de inovação, continuamos a intrzir novas séries de prcts, incluindo M5, M8, M9, M12, M16, M23 e outros conectores de dados. Com certificado IP68, ISO9001, Rohs, CE, REACH aprovado.
Personalização de CONECTORES Militares 38999:
Conectores Push Pull Circulares RAYMO LEMO
- Marca: RAYMO
- Número do modelo: conector Fischer
- Local de origem: CHINA
- Revestimento de contato: Ouro
- Gênero: Macho/Fêmea
- Estilo de acoplamento: Push-Pull
- Conectores métricos rígidos
- Conectores de cabo elétrico
- Conectores circulares industriais
Todos os conectores podem ser personalizados de acordo com as solicitações do cliente!
Suporte e serviços de CONECTORES Militares 38999:
Suporte técnico e serviço para conectores Push Pull Circulares
Fornecemos suporte técnico e serviço abrangentes para nossos conectores Push Pull Circulares. Nossa equipe tem muita experiência em fornecer soluções técnicas para diversas aplicações.
Nossa equipe está disponível para auxiliar os clientes com instalação, solução de problemas e reparos. Também oferecemos assistência e treinamento no local para garantir que os clientes possam usar o prct em todo o seu potencial.
Somos dedicados a fornecer excelente atendimento ao cliente e nossa equipe está disponível 24 horas por dia, 7 dias por semana para responder a quaisquer perguntas ou fornecer suporte técnico.
Também oferecemos uma ampla gama de serviços pós-venda, como extensões de garantia e atualizações de prcts.
Se você tiver alguma dúvida ou precisar de alguma assistência, não hesite em nos contatar.
Perguntas frequentes:
-
Q1. Posso ter uma amostra?
Sim, damos as boas-vindas ao pedido de amostra para testar e verificar a qualidade. Algumas amostras são gratuitas e algumas amostras devem ser pagas antecipadamente e o custo será reembolsado após o pedido posterior.
Q2. E quanto ao prazo de entrega da prção?
Temos estoque, entrega rápida abaixo de 5.000 peças.
Q3. Como você envia as mercadorias e quanto tempo leva para chegar?
Geralmente enviamos por DHL, UPS, FedEx, TNT, SF ou EMS. Normalmente leva de 3 a 5 dias para chegar.
Q4. O OEM está disponível?
Sim. Temos rica experiência e boa capacidade de colocar seu design e ideia em um prct real, normalmente leva cerca de 20 a 30 dias para um novo prct, desde o design do molde até a prção final.
