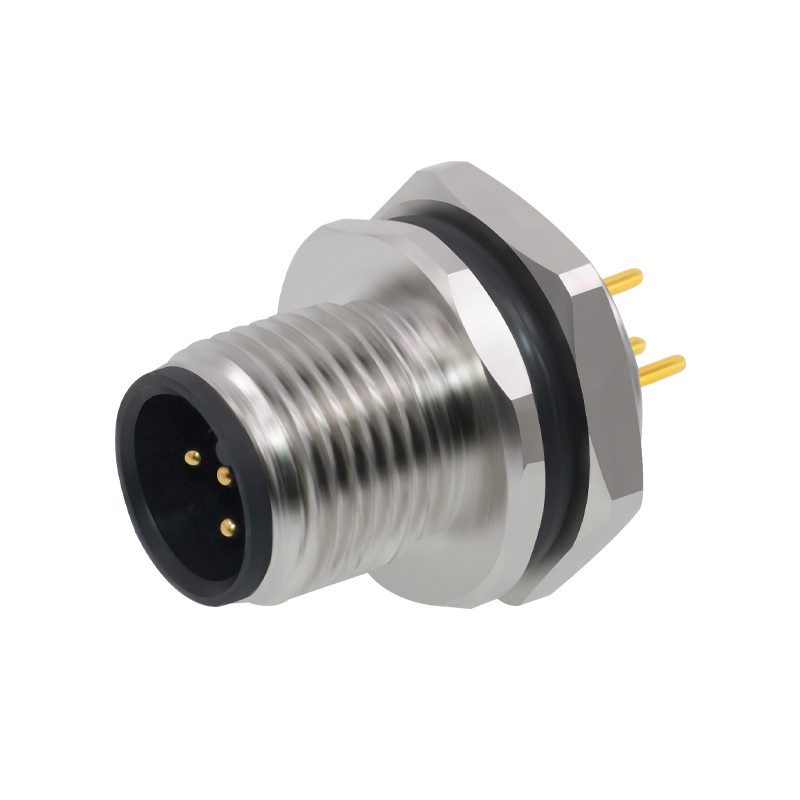

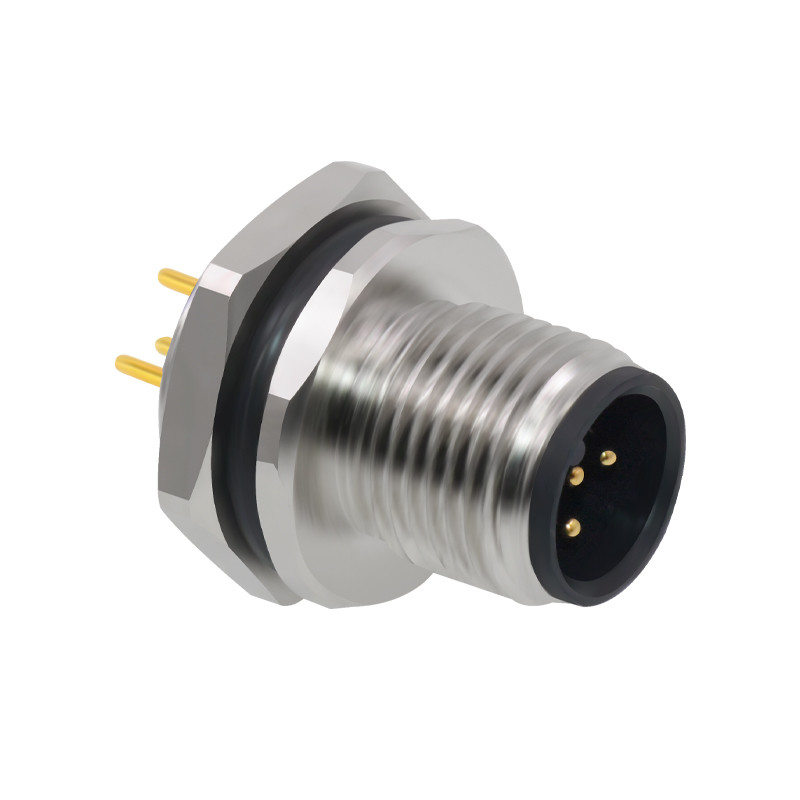

Conector M12 Macho para Montagem em Painel, Parafuso Die-cast, Tipo PCB, Fixado por Trás

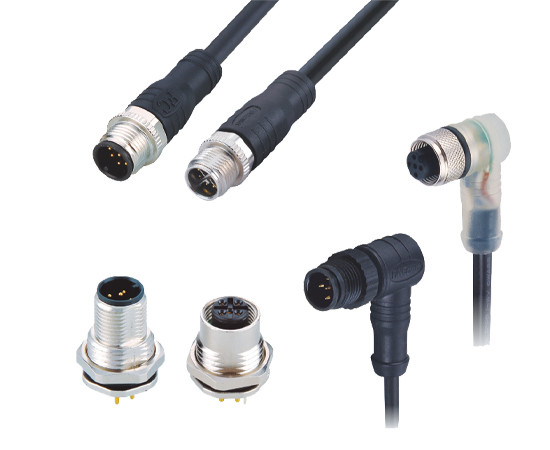

Conectores e montagem de cabos BINDER M12
O plugue de cabo M12 prct compatível com o soquete M12 prct é diretamente moldado no cabo. comprimento do cabo. O comprimento pode ser especificado pelo usuário. Por exemplo, 1 metro, 2 metros, 5 metros, 10 metros, etc.
Plugue M12 padrão para sistema de barramento, adequado para sensor de pressão, sensor fotoelétrico, as conexões elétricas de vários sensores como codificadores e instrumentos são peças padrão com forte intercambialidade e estão disponíveis em estoque.
M12 pode ser personalizado com cabeça dupla macho, cabeça dupla fêmea, um macho e uma fêmea, um macho para duas fêmeas, etc., consulte o atendimento ao cliente para obter detalhes
Informações gerais para BINDER M12
| Padrão: | IEC 61076-2-101 |
| Temperatura ambiente: | -25°C ~ +90°C |
| Inserto do conector: | PA |
| Contatos do conector: | Latão com banho de ouro |
| Porca/parafuso de acoplamento: | Liga de zinco com banho de níquel |
| Vedação/anel O: | Resina epóxi/FKM |
| Resistência de isolamento: | ≥100MΩ |
| Resistência de contato: | ≤5mΩ |
| Blindagem: | Indisponível |
| Rosca de montagem: | PG9 |
| Classificação IP: | IP67 em condição travada |
Dados elétricos e dados mecânicos para BINDER M12
| Contatos | Disponível
codificação | Corrente nominal | Tensão | Contatos
terminação |
| A/C | D/C |
| 03 pinos | A/B/C | 4A | 250V | 250V | PCB |
| 04 pinos | A/B/C/D | 4A | 250V | 250V | PCB |
| 05 pinos | A/B/C | 4A | 60V | 60V | PCB |
| 06 pinos | C | 2A | 30V | 30V | PCB |
| 08 pinos | A | 2A | 30V | 30V | PCB |
Qual é a Diferença Entre a Codificação do Conector M12?
Codificação A usado principalmente em sensores, atuadores, motores e a maioria dos outros dispositivos padrão. geralmente tem entre 2 e 12 pinos.
Codificação B usado principalmente em cabos de rede para conexões Fieldbus, inclui sistemas que operam com Profibus. tipicamente tem entre 3 e 5 pinos.
Codificação C usado principalmente com sensores e atuadores AC, e também possui uma ranhura dupla para segurança adicional. tem entre 3 e 6 pinos.
Codificação D tipicamente usado em cabos de rede para sistemas Ethernet e ProfiNet. transfere dados de até 100 Mb e geralmente fornece de 3 a 5 pinos.
Codificação S são para aplicação de energia AC.
Codificação T são para aplicação de energia DC.
Codificação X pode transferir grandes quantidades de dados de até 10 Gb em altas velocidades, sempre terá 8 pinos.
Introdução da empresa Raymo
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, como profissional em design e fabricação de todos os tipos de conectores e cabos especiais, acumulou rica experiência em desenvolvimento e produção de tipos de cabos e adaptadores de conectores relacionados. Com cabos RED/Teradek Bond/ARRI Camera, cabos de alimentação Canon/Sony Camera, cabos SDI, cabos USB, cabos de vídeo, cabos CCD... Fornecemos diferentes serviços OEM/ODM que atendem a diferentes aplicações e requisitos.
Nossos produtos são amplamente utilizados em vários ambientes e aplicações rigorosos, como dispositivos de controle industrial, equipamentos médicos, equipamentos de medição e inspeção, equipamentos de áudio e visual e industrial, etc. Além disso, possui excelente compatibilidade com muitos fornecedores líderes.
Sempre aderimos ao espírito de inovação, continuamos a introduzir novas séries de produtos, incluindo conectores de dados M5, M8, M9, M12, M16, M23 e outros. Com certificados IP68, ISO9001, Rohs, CE, REACH aprovados.
Desenho do conector Binder M12
