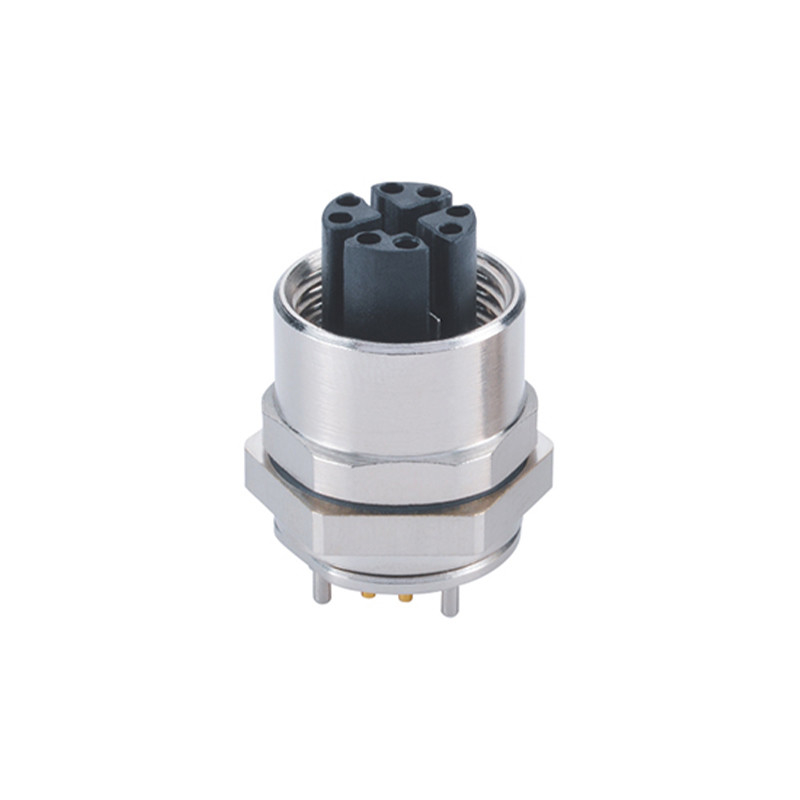

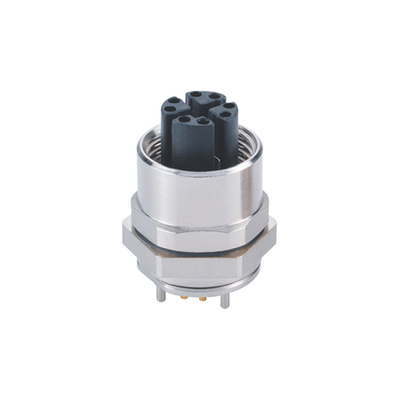

Descrição do conector de painel de montagem m12 conector de sensores circulares e impermeáveis em miniatura
Os conectores circulares Raymo M12 facilitam a conexão simples e econômica de sinal, dados e energia na indústria de automação.A série Raymo M12 é amplamente utilizada em muitas aplicações de automação, tais como sensor e atuador, CANopen, DeviceNET, Profibus, Profinet, EtherCAT, Ethernet, Interbus, CC-Link, motor servo, câmera digital, controle de processo ferroviário, etc.
Especificação do conector de painel de montagem m12 conector de sensor circular e impermeável em miniatura
| Atributo Prct | Atributo Valor |
| Fabricante | RAYMO |
| Nome da empresa | Conectores à prova d'água de parafuso circular |
| Tamanho do conector | M12 |
| Sexo de contacto | Pin (masculino), pole (feminino) |
| Número de contactos | 8 contatos |
| Estilo de montagem | Direito/Codilo |
| Estilo de terminação | Soldagem/impressão/PCB |
| Classificação atual | 1.5-3A |
| Classificação IP | IP67 |
| Aplicação | Sensores, atuadores |
| Material da concha | (1) Material do conector: plástico PA+GF
(2) M8 cabo de moldagem de macho para mulher
(3) Contatos: latão, revestido de ouro
(4) Material do cabo: PVC/TPU |
| Medidor de fio | 24-28AWG |
| Certificações | ISO9001/ CE/ ROHS2.0/ SGS |
| Intervalo de temperatura | -25°C, +80°C |
Dados elétricos e mecânicos para o conector de montagem de painel m12 conector circular em miniatura de sensor à prova d'água
| Contactos | Corrente nominal | Voltagem | Diâmetro/tamanho do fio |
| A/C | D/C | mm2 | AWG |
| 3 pinos | 3A | 50 V | 60 V | 0.25 | 24 |
| 4 pinos | 3A | 50 V | 60 V | 0.25 | 24 |
| 5 pinos | 3A | 30 V | 30 V | 0.25 | 24 |
| 6 pinos | 1.5A | 30 V | 30 V | 0.14 | 26 |
| 8 pinos | 1.5A | 30 V | 30 V | 0.14 | 26 |
Características para o conector de painel de montagem m12 conector de sensores circulares e impermeáveis em miniatura
- Projeto de acordo com a IEC 61076-2-104
- O tamanho pode ser M5, M8, M12, M16
- Animais termais dourados
- Grau de protecção IP67
- 3,4,5,68 postes estão disponíveis.capazes
- Projeto de parafuso de bloqueio antivibração
- Excelente desempenho
- Perfeita vedação com anel O
- Comprimento de cabo personalizado, opções de cabo PUR e PVC
Aplicação para conector de painel de montagem m12 conector de sensor circular e impermeável em miniatura
- Estúdios e radiodifusão externa
- Aquisição de alvos
- Computadores
- Indústria
- Sistema de telecomunicações
- Iluminação LED e ecrã LED
- Medição e ensaio
-
Indústria médica
Nossa vantagem para o painel montar conector m12 conector circular em miniatura sensor à prova d'água
- Fabricante original
- Excelente equipa de I&D
- Mais de 10 anos de experiência
- OEM & ODM aceitável
Perguntas frequentesconector de painel de montagem m12 conector de sensor circular em miniatura à prova d'água
- Quais são os termos de embalagem?
R: Geralmente, embalamos as nossas mercadorias em sacos de PE e caixotes castanhos.
O OEM&ODM está disponível após receber as suas cartas de autorização.
- Qual é a sua política de amostras?
R: Podemos fornecer a amostra se tivermos peças prontas em estoque, mas os clientes têm de pagar o custo da amostra e o custo do correio.
- Quais são os seus termos de pagamento?
R: T/T 100% ou pagamento online são ambos OK.
Desenho para o conector de painel de montagem m12 conector de sensor impermeável circular em miniatura
