Descrição do Prct
P/N: RM-EGG-00C-302KV (EGG.00.302.CLV)

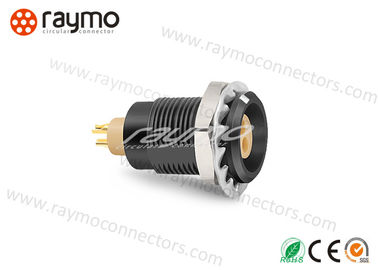

Descrição:Soquete fixo de montagem em painel da série EGG 00, 1 chave, 0 grau, contatos fêmeas de 2 pinos em cotovelo de 90 graus para circuito impresso, concha externa em latão cromado natural, isolador PPS
| Tamanho da concha |
Nº de contatos em tipo de solda / PCB |
Uma chave |
Duas chaves em graus diferentes |
| 00B |
2, 3, 4 |
0° (G) |
30° (A), 60° (B), 45° (J) |
| 0B |
2, 3, 4, 5, 6, 7, 9 |
0° (G) |
30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L), 110° (M) |
| 1B |
2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16 |
0° (G) |
30° (A), 60° (B), 90° (C), 135° (D), 145° (E), 155° (F), 45° (J), 70° (K), 80° (L) |
| 2B |
2, 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 19, 26 |
0° (G) |
30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37.5° (J), 52.5° (K), 70° (L) |
| 3B |
3, 4, 6, 7, 8, 10, 12, 14, 16, 18, 21, 30 |
0° (G) |
30° (A), 45° (B), 60° (C), 95° (D), 120° (E), 145° (F), 37.5° (J), 52.5° (K), 70° (L) |
Principais características:
- Estrutura compacta, pequena e inteligente;
- Arranjo de alta densidade em série multi-contato;
- Sistema Push-Pull e auto-travamento;
- Alta qualidade com preços razoáveis.
| Características Técnicas |
| Resistência |
>5000 ciclos |
Teste de corrosão por névoa salina |
>96h |
| Umidade |
Até 95% a 60℃ |
Índice de Proteção (acoplado) |
IP50 |
| Faixa de temperatura |
-55°C~250°C
(-20°C~100°C para tipo à prova d'água) |
Categoria climática |
55/175/21 |
| Resistência à vibração |
10-2000Hz,15g |
Blindagem |
>75db a 10MHZ
>40db a 1GHZ
|
| Resistência ao choque |
>100g, 6ms |
Certificação |
CE, RoHS, SGS
ISO9001:2019 |
Foto e Dimensões:
Aplicação
Os conectores de alta qualidade da RAYMO são encontrados em uma variedade de aplicações e ambientes desafiadores, incluindo:
Automotivo, Áudio-vídeo, Aviação, Comunicações, Controle Industrial, Sistemas de Informação e Máquinas, Médico, Militar, Teste e Medição, Aquisição de Dados, Equipamentos de Transferência de Dados. Mle Power, Sensor, Sistemas de Instrumentação de Sensores, Aplicação de Análise.
Embalagem e Entrega
Embalagem:
Saco PE e Caixa
Tempo de entrega:
1~10pcs: 3~5 dias úteis
11~100pcs: 3~5 dias úteis
101~500pcs: 3~5 dias úteis
501~1000pcs: 3~5 dias úteis
