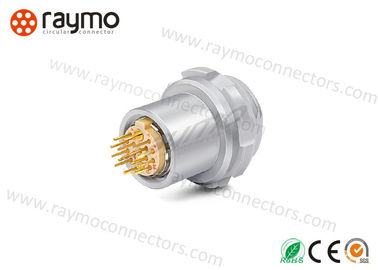

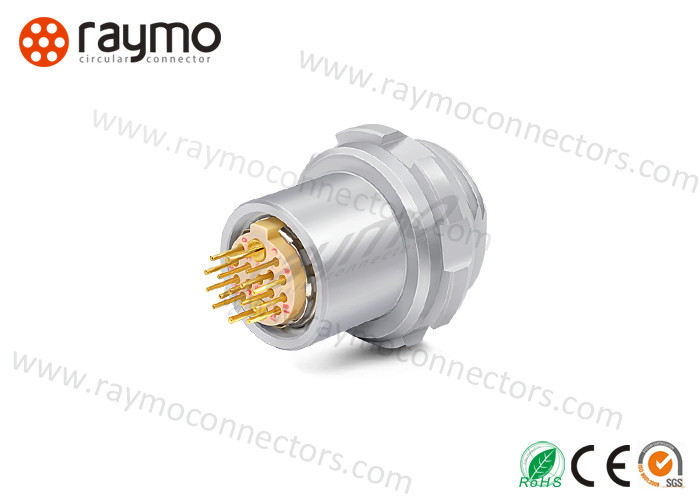

DBP DBPC Conector de ficha feminina Receptor de painel montado traseiro 10 12 15 19 Pin

Informação Básica
Lugar de origem: Guangdong, China
Marca: RAYMO
Certificação: CE / RoHS / SGS / ISO9001:2015
Número do modelo: RM-DBP-AF1C-P15KS
Quantidade de ordem mínima: 1 peça/peças
Preço: negotiable
Detalhes da embalagem: Saco & caixa do PE
Tempo de entrega: 5-8 dias úteis
Habilidade da fonte: 5000 peças/peças por semana
Descreção de Prct: DBP/FG7 Tamanho da concha: 1031/AF
Código de digitação: 1 (2, 3 estão disponíveis) Contato no: 2+13 pinos (10, 12, 19 pinos estão disponíveis)
Isolador: PPA Material: Latão
Cor: cromo natural chapeado Material de contato: Brass com ouro banhado
Diâmetro de contato:: 2 pino: 1,3 mm; 13pin: 0,5 mm Corrente classificada: 2pin: 12a, 13pin: 2.5a
Classificação IP: IP50 Fabricante: Sim
OEM & ODM: Sim Porta de exportação: Shenzhen
Destacar:

Conectores de cabos eletrónicos

,

ficha do conector do cabo

Descrição do Prct

DBPReceptáculo de Montagem em Painel Fixo, conector Traxcial, Código (1, 2, 3,) em tipo de solda ou pcb

P/N: RM-DBP-AF1C-P15KS

Descrição:

Mecânica e Climática
Resistência >5000 ciclos (IEC60512-5test9a) Faixa de temperatura -55°C, +250°C
Resistência à vibração 10-2000Hz,15g (IEC 60512-4 teste 6d) Umidade Até 95% a 60°C
Resistência ao choque 100g, 6ms (IEC 60512-4 teste 6c) Categoria climática 55/175/21 (IEC 60068-1)
Teste de corrosão por névoa salina >96h (IEC 60512-6 teste 11f) Índice de proteção (acoplado) IP68 (IEC 60529)
Características Elétricas

Eficiência de blindagem

(a 10 MHZ)

>95 dB (IEC 60619-1-3)

Blindagem
eficiência

(a 1 GHz)

>80 dB (IEC 60619-1-3)



Principais características:

– Acoplamento fácil, pode ser acoplado cego
– Maior segurança e facilidade de uso

– Pegada conveniente mesmo com luvas
– Vida útil do equipamento aumentada
– Designs robustos e resistentes a choques
– Construção compacta e leve
– Alta densidade de pinos e contatos híbridos
– Conectores de alto desempenho
– Selado até IP68 e resistente à corrosão
– Esterilizável



Série
Nº de contatos com tipo de solda e PCB
102/0F
2 3 4 5 7 9
103/1F
2 3 4 5 6 7 8 10 12 14 16
1031/AF
10 12 15 19
104/2F
2 3 4 6 8 16 19
105
7



Foto e Dimensões



DBP DBPC Conector de ficha feminina Receptor de painel montado traseiro 10 12 15 19 Pin 0

Aplicação

Os conectores de alta qualidade da RAYMO são encontrados em uma variedade de aplicações e ambientes desafiadores, incluindo:Automotivo, Áudio-vídeo, Aviação, Comunicações, Controle Industrial, Sistemas de Informação e Máquinas, Médico, Militar, Teste e Medição, Aquisição de Dados, Equipamentos de Transferência de Dados. Mle Power, Sensor, Sistemas de Sensores, Instrumentação, Aplicação de Análise.

Embalagem e Entrega

Embalagem

Saco PE e Caixa



Tempo de entrega

        1~10pcs: 3~5 dias úteis

    11~100pcs: 3~5 dias úteis

  101~500pcs: 3~5 dias úteis

501~1000pcs: 3~5 dias úteis



Nossa Empresa

Conectores RAYMO é um fabricante auditado pela SGS para vários conectores e conjuntos de cabos com os seguintes recursos:



1. Conectores e conjuntos de cabos de alta qualidade, preço competitivo, entrega rápida (5-7 dias úteis);
2. CE, RoHS, SGS, certificados ISO9001:2015;
3. 100% compatível com os conectores originais;
4. Mercado principal: América do Norte, Europa, Ásia, Norte da África, Oceania;
5. OEM e ODM são bem-vindos;
6. Sem MOQ limitado;
7. Amostra grátis disponível;

8. Resposta rápida: em 24 horas;

9. Bom serviço pós-venda;

 Nosso Serviço

1. Alta Qualidade: Máquina CNC, engenheiro profissional, trabalhador qualificado, QC responsável garantem nossos prcts de alta qualidade;
2. OEM e ODM: Serviços de OEM e ODM são bem-vindos;
3. Política de amostra: Amostra grátis e pedido de amostra são aceitos;

4. Entrega rápida: 3~5 dias úteis após o recebimento do pagamento para conectores normais;
5. Resposta Rápida: em 24 horas para sua consulta e quaisquer outras perguntas;

6. Serviço pós-venda: Acompanhe seu envio. Forneça soluções profissionais para suas perguntas.



DBP DBPC Conector de ficha feminina Receptor de painel montado traseiro 10 12 15 19 Pin 1

Exposição no Exterior

Perguntas frequentes

1. Sua empresa é um fabricante profissional?
Raymo: Sim, somos especializados em prcing conectores circulares push-pull e montagem de cabos desde 2010. Somos um fabricante auditado pela SGS, aprovamos o sistema de gerenciamento de qualidade ISO9001:2015 e trabalhamos em www.alibaba.com como um fornecedor de ouro por mais de 4 anos. Todos os prcts atendem aos padrões CE e ROHS.

2. Qual é o MOQ?
Raymo: Sem MOQ limitado, dependendo das necessidades reais do cliente.

3. Amostra grátis:
Raymo: Disponível. Se precisar, entre em contato conosco.

4. E quanto ao tempo de entrega?
Raymo: 3-5 dias úteis para amostras, 5-7 dias úteis para prção em massa.

5. Quais são seus termos de pagamento?
Raymo: 100% T/T adiantado quando o cliente faz um pedido.

6. Seu prct tem alguma garantia?
Raymo: Sim, todos os nossos conectores podem funcionar normalmente após 5000 ciclos de acoplamento, nossa fábrica tem instrumentos para testá-los antes do envio. Danos devido a uso indevido, tratamento e modificações e reparos não autorizados não são cobertos por nossa garantia.
