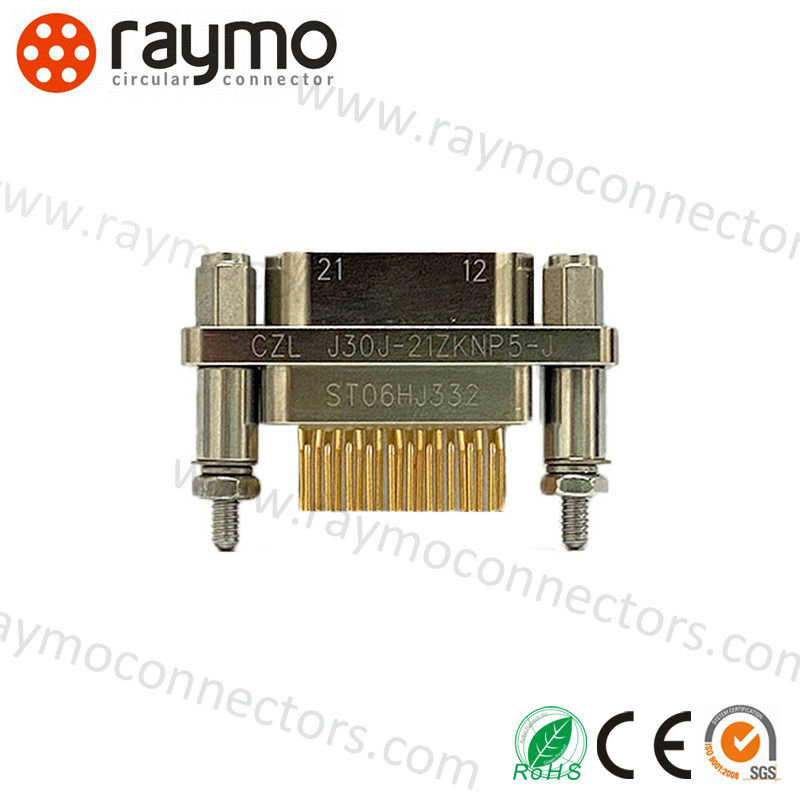

Conectores padrão da indústria Micro-D da série J30J de alto desempenho Dinscrição
A série Raymo J30J são conectores pequenos e de alta densidade usados onde os conectores padrão d-sub eram tipicamente usados, mas o tamanho e o peso são preocupantes.
É equivalente aos conectores micro-D da série ITT Cannon MDM D83513.
Conectores padrão da indústria Micro-D da série J30J de alto desempenhoPrincipais características:
-
Esta série é equivalente à série MDM dos EUA;
-

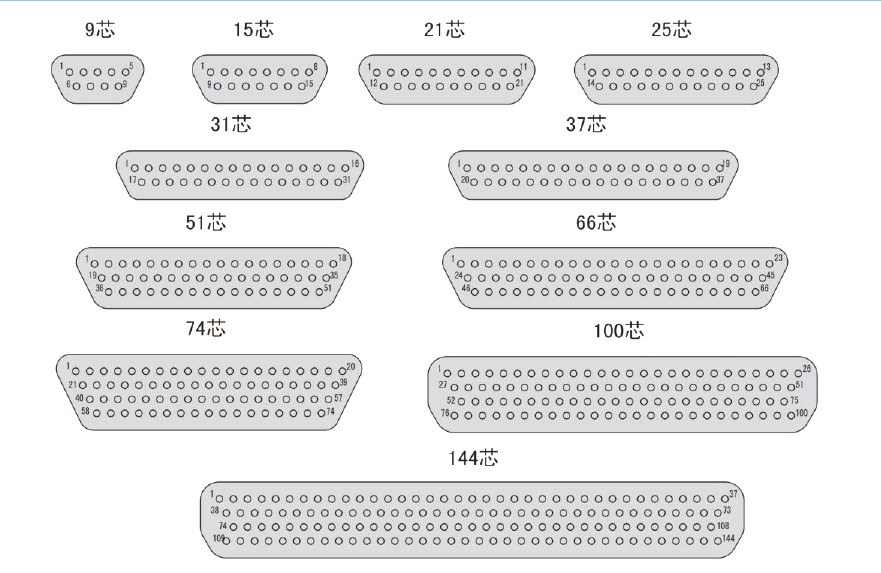

Nove tipos:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Área da secção do fio combinado: 0,115 mm2
-
Esta série utiliza pinos flexíveis de alta densidade;
-
Cumprir os requisitos da GJB2446 Especificação geral do conector elétrico rectangular em micro miniatura de casca polarizada (equivalente à D83513);
Conectores padrão da indústria Micro-D da série J30J de alto desempenhoParâmetro
| Categoria | Conectores micro-D da série ITT Cannon MDM |
| Número da parte | J30J-15TJ |
| Tipo de conector | Plug |
| Orientação | Flanca quadrada hermética |
| Tipo de contacto | Pinhas masculinas |
| Número de posições | 15 |
| Tipo de montagem | Montagem do painel |
| Terminar o contacto | Soldagem |
| Classificação de protecção | IP67 |
Conectores padrão da indústria Micro-D da série J30J de alto desempenhodesempenho técnico
| Tensão de ensaio | Nível de 600 Vac a t son
150 Vac a 70.000 pés (23410 metros) |
| Classificação atual | 3 Ampo |
| Resistência ao contacto | ¥8 milliohms no máximo a 3 amperes
10 milhões de horas no máximo a 1 miliampere: Método 307 |
| Resistência ao isolamento | 5000 megaohms no mínimo a 500 Vdo |
| Permeabilidade magnética | 2.0μ ((conectores menos hardware) |
| Vazio térmico | por SP-R-0022 da NASA (apenas classe espacial) |
| Vida de acasalamento | 500 ciclos mínimos |
| Spray de sal | 48 horas ML-STD-1344 Método 1001 Condição B |
Conectores padrão da indústria Micro-D da série J30J de alto desempenhoimagens
Conectores padrão da indústria Micro-D da série J30J de alto desempenhoAplicação
* Aviónica, radares
* Mísseis e sistemas de orientação
* Sistemas de telecomunicações
* Sistemas de navegação
* Centros de investigação
