Conector Eletrônico Retangular em Miniatura J30J de Alto DesempenhoDinscrição
A série Raymo J30J são conectores pequenos e de alta densidade usados onde os conectores padrão d-sub eram tipicamente usados, mas o tamanho e o peso são preocupantes.
É equivalente aos conectores micro-D da série MIL-DTL-83513 da ITT Cannon MDM.
Conector Eletrônico Retangular em Miniatura J30J de Alto DesempenhoPrincipais características:
-
Esta série é equivalente à série MDM dos EUA;
-

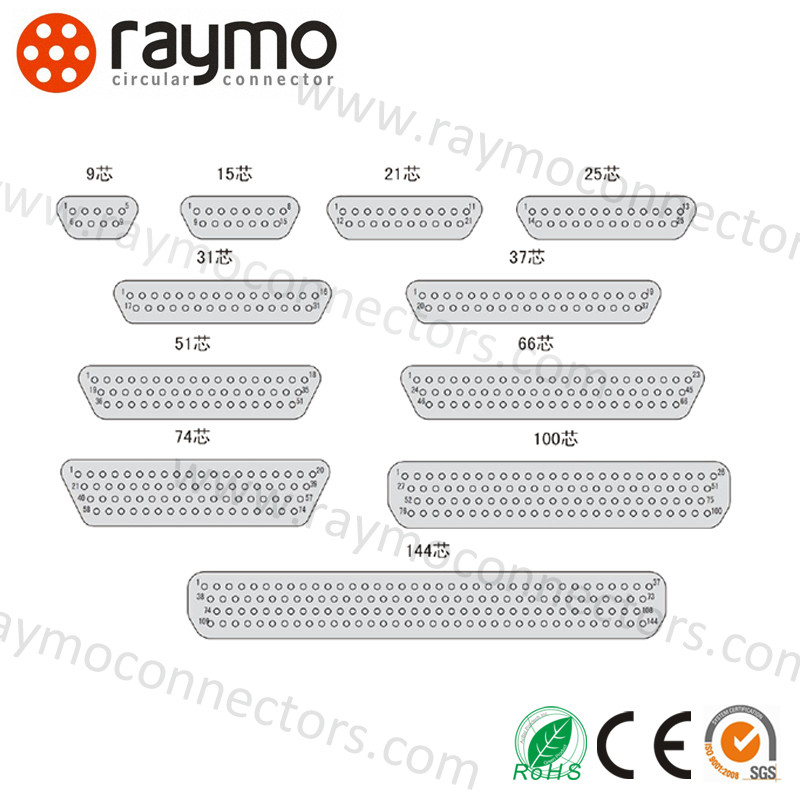

Nove tipos:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Área da secção do fio combinado: 0,115 mm2;
-
Esta série utiliza pinos flexíveis de alta densidade;
-
Cumprir os requisitos da GJB2446 Especificação geral do conector elétrico rectangular em micro miniatura de casca polarizada (equivalente ao MIL-C-83513);
Conector Eletrônico Retangular em Miniatura J30J de Alto DesempenhoParâmetro
|
Categoria
|
Conectores micro-D da série ITT Cannon MDM
|
|
Número da parte
|
J30J-9TJ
|
|
Tipo de conector
|
Plug-in
|
|
Orientação
|
Flanca quadrada hermética
|
|
Tipo de contacto
|
Pinhas masculinas
|
|
Número de posições
|
9
|
|
Tipo de montagem
|
Montagem do painel
|
|
Terminar o contacto
|
Soldagem
|
|
Classificação de protecção
|
IP67
|
Conector Eletrônico Retangular em Miniatura J30J de Alto Desempenhodesempenho técnico
|
Tensão de ensaio
|
Nível de 600 Vac a t son
150 Vac a 70.000 pés (23410 metros)
|
|
Classificação atual
|
3 Ampo
|
|
Resistência ao contacto
|
¥8 milliohms no máximo a 3 amperes
10 milhões de horas no máximo a 1 miliampere: Método 307
|
|
Resistência ao isolamento
|
5000 megaohms no mínimo a 500 Vdo
|
|
Permeabilidade magnética
|
2.0μ ((conectores menos hardware)
|
|
Vazio térmico
|
por SP-R-0022 da NASA (apenas classe espacial)
|
|
Vida de acasalamento
|
500 ciclos mínimos
|
|
Spray de sal
|
48 horas ML-STD-1344 Método 1001 Condição B
|

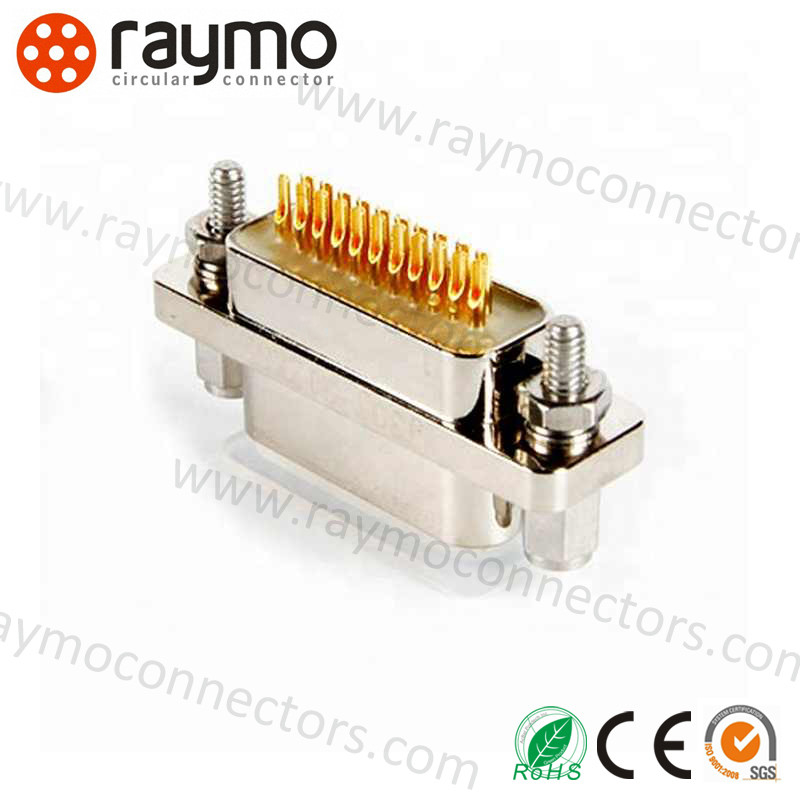

Conector Eletrônico Retangular em Miniatura J30J de Alto Desempenhoimagens
Conector Eletrônico Retangular em Miniatura J30J de Alto DesempenhoAplicação
Este vasto portfólio permite-lhe seleccionar a configuração ideal de conectores para atender a quase todas as necessidades específicas na maioria dos mercados, incluindo dispositivos médicos, instrumentos de ensaio e medição,Máquinas, audiovisual, telecomunicações e militares
Sobre a SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED
Como profissional no projeto e fabricação de todos os tipos de conectores e cabos especiais,ter acumulado uma rica experiência no desenvolvimento e prção de tipos de cabos e seus adaptadores de conectores relacionadosCom cabo de câmara RED/Teradek Bond/ARRI, cabo de alimentação de câmara Canon/Sony, cabo SDI, cabo USB, cabo de vídeo, cabo CCD...
Fornecemos diferentes serviços OEM/ODM que servem para diferentes aplicações e requisitos.
Os nossos prtos são amplamente utilizados em tipos de ambientes e aplicações adversas, como dispositivos de controlo industrial, equipamentos médicos, equipamentos de medição e inspecção,Equipamento de áudio e visual e militar, etc.
Além disso, tem uma excelente compatibilidade com muitos dos principais fornecedores.
Sempre aderimos ao espírito de inovação, continuamos a intrzir novas séries de prtos, incluindo M5, M8, M9, M12, M16, M23 e outros conectores de dados. Com IP68, ISO9001, Rohs, CE, REACH certificado aprovado.
Nosso Serviço
Alta Qualidade: Máquina CNC, engenheiro profissional, trabalhador qualificado, QC responsável garantem nossos prtos de alta qualidade;
OEM & ODM: serviços OEM & ODM são bem-vindos;
Política de amostras: são aceites amostras gratuitas e encomendas de amostras;
Entrega rápida: 3 a 5 dias úteis após o recebimento do pagamento dos conectores normais;
Resposta rápida: no prazo de 24 horas para o seu inquérito e quaisquer outras perguntas;
Serviço pós-venda: acompanhar o envio.
