Casa ProdutosConector J30JSérie J30J Padrão da Indústria 25 Pin Micro-D conector de energia à prova de água

Série J30J Padrão da Indústria 25 Pin Micro-D conector de energia à prova de água

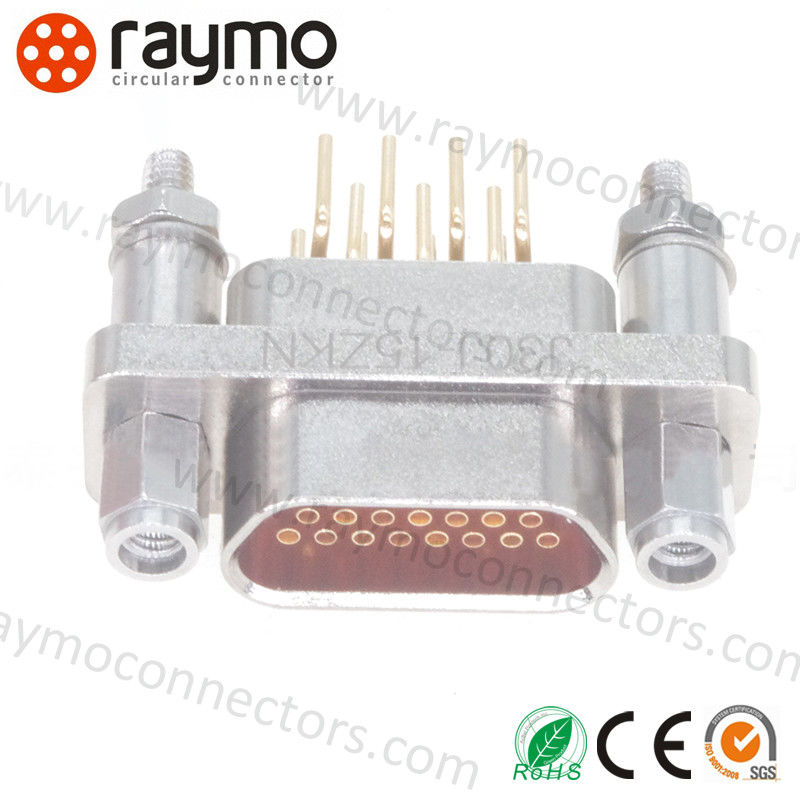

J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug J30J Series Industry Standard 25 Pin Micro-D Waterproof Power Connector Plug
Informação Básica
Lugar de origem: Shenzen, Guangdong, China
Marca: RAYMO
Certificação: RoHS, Reach, SGS, ISO:9001-2015
Número do modelo: J30J-25TJ
Quantidade de ordem mínima: 1 peça/peças
Preço: 2.99-14.99USD/piece
Detalhes da embalagem: Saco & caixa do PE
Tempo de entrega: 7 dias
Termos de pagamento: Western Union, T/T, , D/P, D/A, , L/C.
Habilidade da fonte: 5000 peças/semana
contacto
Substituto: Conectores micro-D da série ITT Cannon MDM Padrão: A partir de 1 de janeiro de 2018
Tipo de conector: Plugue Tipo de contato: Pinhas masculinas
Número de posições: 25 Afiado: D-SUB-TIPO
Subsitute: Conectores micro-D da série ITT Cannon MDM Padrão: D83513
Destacar:

Conector de energia à prova d'água de 25 pinos

,

Conector de alimentação à prova d'água da série MDM

Conector de Alimentação à Prova d'Água de 25 Pinos da Série J30J Micro-D Padrão Industrial EUA Série MDM
Especificações do Produto
Substituto Conectores micro-D da série MDM da ITT Cannon
Padrão D83513
Tipo de Conector Plugue
Tipo de Contato Pino Macho
Número de Posições 25
Formato TIPO D-SUB
Visão Geral do Produto
A série J30J da Raymo são conectores pequenos e de alta densidade projetados para aplicações onde conectores D-sub padrão seriam tipicamente usados, mas tamanho e peso são fatores críticos. Esses conectores são equivalentes aos conectores micro-D da série MDM D83513 da ITT Cannon.
Principais Características
  • Equivalente aos conectores da série MDM dos EUA

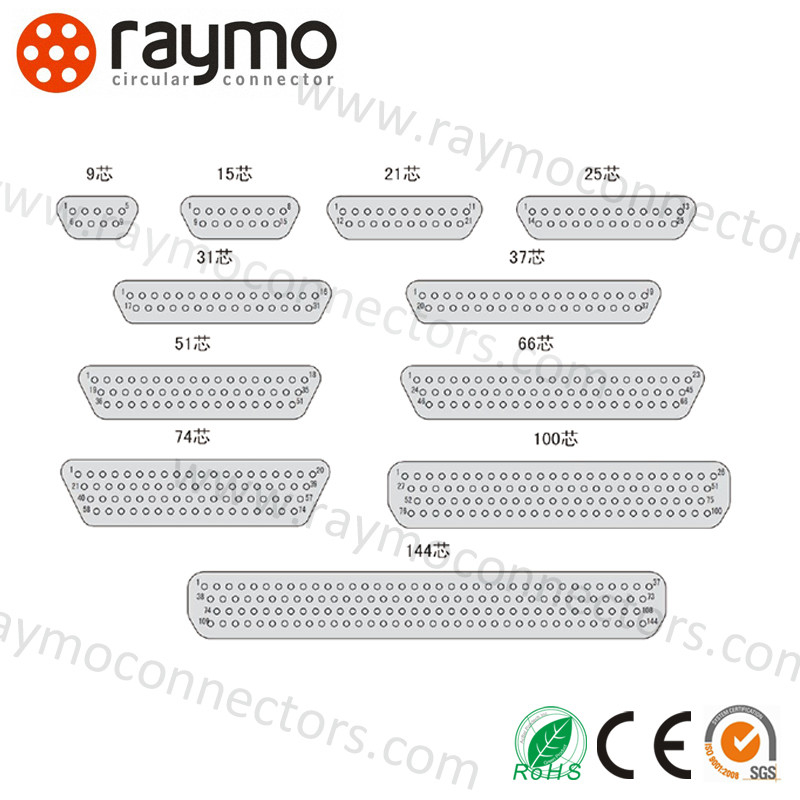

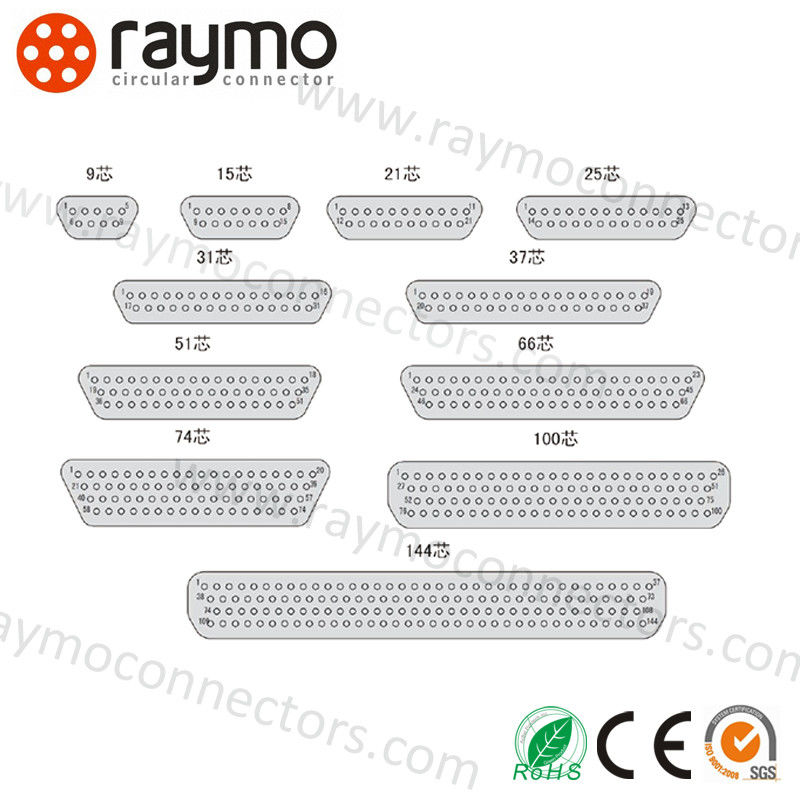

  • Disponível em nove configurações: 9, 15, 21, 25, 31, 37, 51, 74 e 100 pinos
  • Área da seção do fio acoplado: 0,1-1,5 mm²
  • Apresenta pinos flexíveis de alta densidade
  • Subconjuntos de travamento incluídos com os conectores (podem ser omitidos mediante solicitação)
Parâmetros Técnicos
Categoria Conectores micro-D da série MDM da ITT Cannon
Número da peça J30J-25TJ
Tipo de Conector Plugue
Orientação Flange Quadrado Hermético
Tipo de Contato Pino Macho
Número de Posições 25
Tipo de Montagem Montagem em Painel
Terminação de Contato Solda
Classificação de Proteção IP67
Especificações de Desempenho
Tensão de Teste 600 Vac ao nível do mar
150 Vac a 70.000 pés (23.410 metros)
Corrente Nominal 3 Ampere
Resistência de Contato 8 miliohms no máximo a 3 amperes
10 miliohms no máximo a 1 miliampere: ML-STD-202 Método 307
Resistência de Isolamento 5000 megaohms no mínimo a 500 Vdc
Permeabilidade Magnética 2,0 μ (conectores sem ferragens)
Vácuo Térmico por NASA SP-R-0022 (apenas classe espacial)
Vida de Acoplamento 500 ciclos no mínimo
Spray de Sal 48 horas ML-STD-1344 Método 1001 Condição B
Imagens do Produto

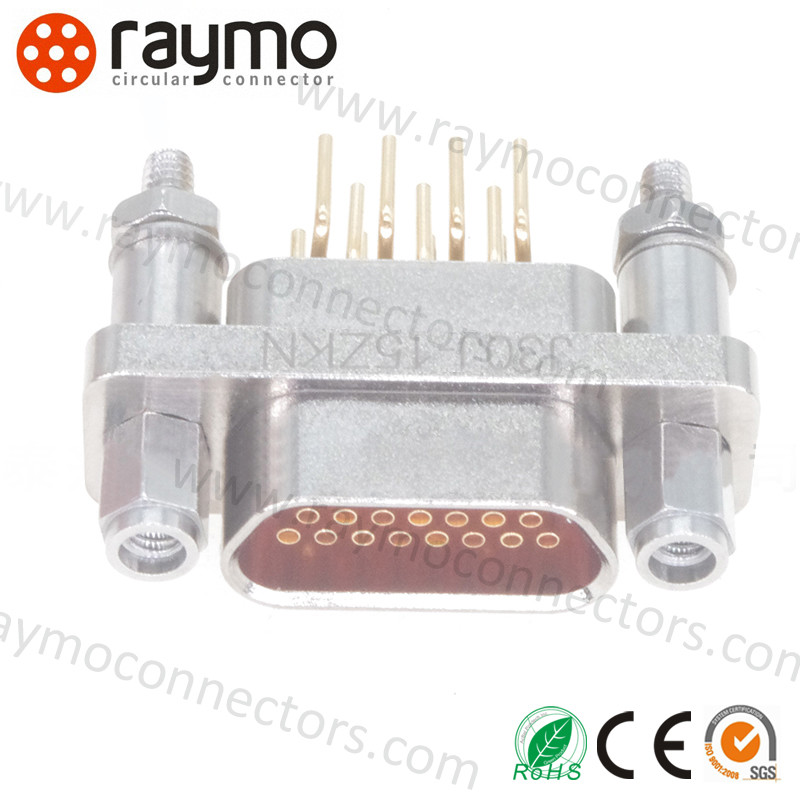

J30J Series Micro-D Connector - Front View J30J Series Micro-D Connector - Side View J30J Series Micro-D Connector - Close-up Detail
Aplicações Típicas
  • Sistemas de aviônicos
  • Equipamentos de radar
  • Mísseis e sistemas de guiagem
  • Equipamentos médicos
  • Scanners de código de barras
  • Aviônicos comerciais
  • Sistemas de navegação
