Casa ProdutosConector J30JJ30J série 21 pin D83513 Micro-D conector plug IP67

J30J série 21 pin D83513 Micro-D conector plug IP67

J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67 J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
Informação Básica
Lugar de origem: Shenzen, Guangdong, China
Marca: RAYMO
Certificação: RoHS, Reach, SGS, ISO:9001-2015
Número do modelo: J30J-21TJ
Quantidade de ordem mínima: 1 peça/peças
Preço: 2.99-14.99USD/piece
Detalhes da embalagem: Saco & caixa do PE
Tempo de entrega: 7 dias
Termos de pagamento: Western Union, T/T, , D/P, D/A, , L/C.
Habilidade da fonte: 5000 peças/semana
contacto
Substituto: Conectores micro-D da série ITT Cannon MDM Padrão: A partir de 1 de janeiro de 2018
Tipo de conector: Plugue Tipo de contato: Pinhas masculinas
Número de posições: 21 Shell exterior: Alumínio
Subsitute: Conectores micro-D da série ITT Cannon MDM Padrão: D83513
Destacar:

Conector de alimentação à prova d'água Micro-D

,

Conector de alimentação à prova d'água IP67

Conector de Alimentação à Prova d'Água Série J30J Micro-D Padrão Industrial 0.1-15 mm² Área de Seção de Fio IP67
Especificações do Produto
Atributo Valor
Substituto Conectores Micro-D da série MDM da ITT Cannon
Padrão D83513
Tipo de Conector Plugue
Tipo de Contato Pino Macho
Número de Posições 21
Carcaça Externa Alumínio
Visão Geral do Produto

A série J30J da Raymo são conectores pequenos e de alta densidade usados onde conectores d-sub padrão teriam sido tipicamente usados, mas o tamanho e o peso são uma preocupação. É equivalente aos conectores Micro-D da série MDM D83513 da ITT Cannon.

Principais Características
  • Esta série é equivalente à série MDM dos EUA

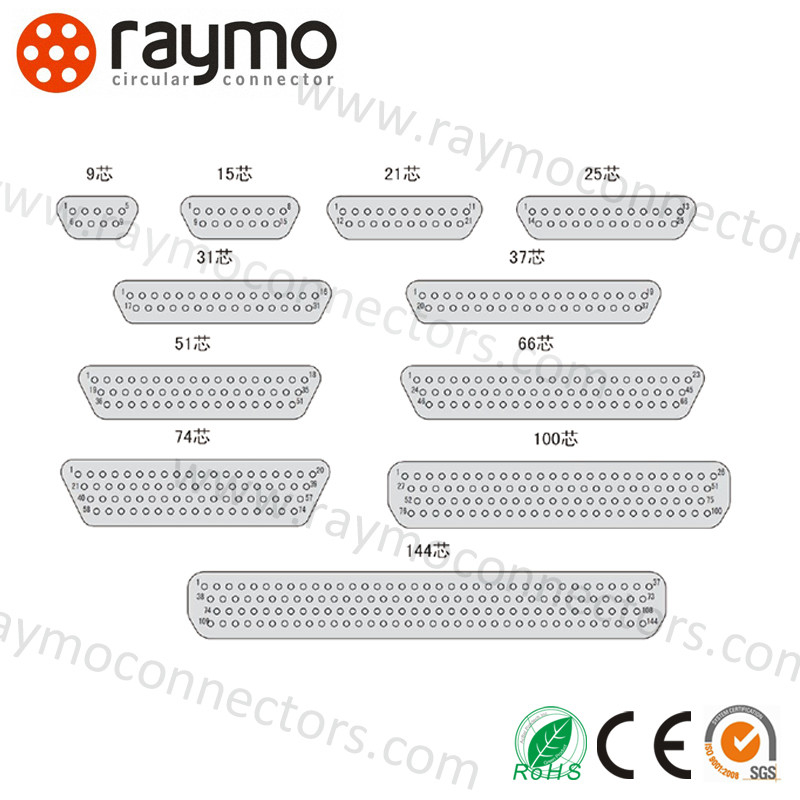

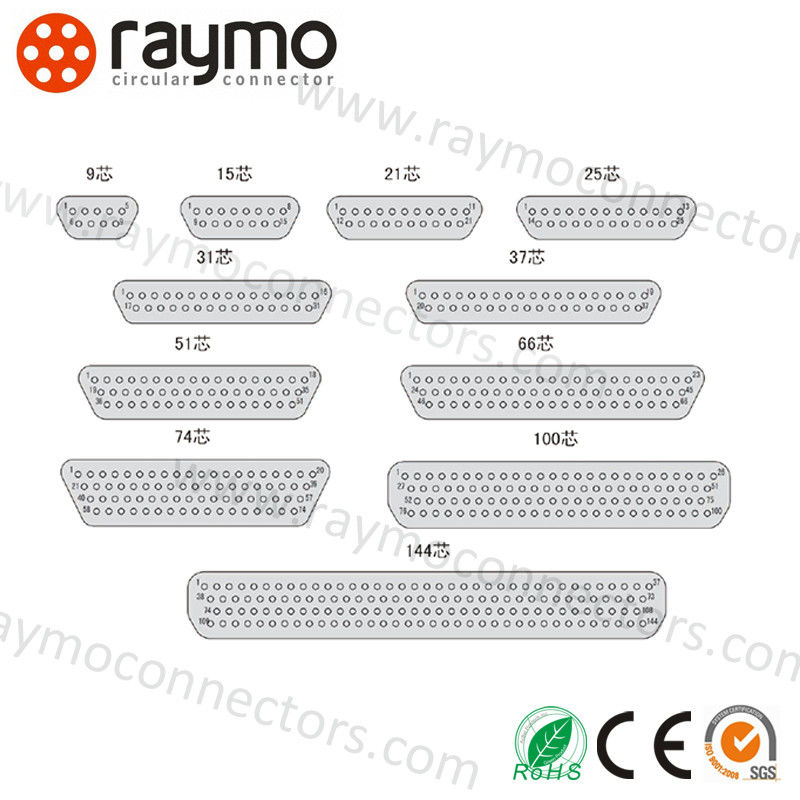

  • Nove tipos disponíveis: 9, 15, 21, 25, 31, 37, 51, 74, 100 posições
  • Área de seção de fio acoplada: 0.1~15 mm²
  • Pinos flexíveis de alta densidade
  • Em conformidade com a Condição Técnica do Conector Eletrônico Retangular Miniatura Série J6-69-92 Q/Ln.J30
Parâmetros Detalhados
Categoria Conectores Micro-D da série MDM da ITT Cannon
Número da peça J30J-21TJ
Tipo de Conector Plugue
Orientação Flange Quadrado Hermético
Tipo de Contato Pino Macho
Número de Posições 21
Tipo de Montagem Montagem em Painel
Terminação de Contato Solda
Classificação de Proteção IP67
Desempenho Técnico
Tensão de Teste 600 Vac ao nível do mar
150 Vac a 70.000 pés (23410 metros)
Corrente Nominal 3 Amp
Resistência de Contato 8 miliohms no máximo a 3 ampères
10 miliohms no máximo a 1 miliamp: ML-STD-202 Método 307
Resistência de Isolamento 5000 megaohms no mínimo a 500 Vdc
Permeabilidade Magnética 2.0μ (conectores menos ferragens)
Vácuo Térmico por NASA SP-R-0022 (apenas classe espacial)
Vida de Acoplamento 500 ciclos no mínimo
Spray de Sal 48 horas ML-STD-1344 Método 1001 Condição B
Imagens do Produto

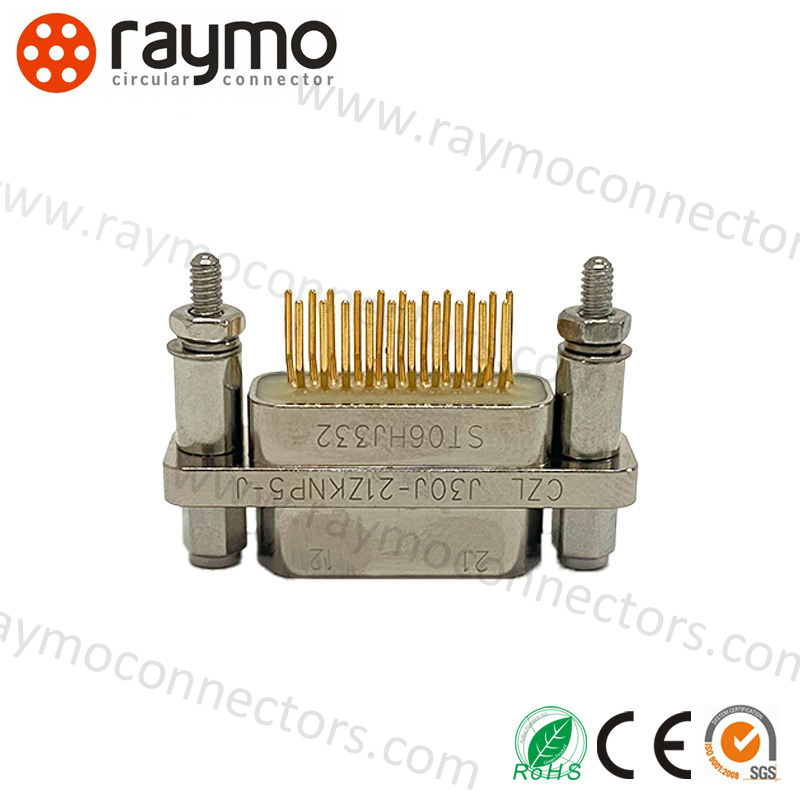

J30J Series Micro-D Connector front view J30J Series Micro-D Connector side view J30J Series Micro-D Connector close-up
Aplicações
  • Aviónica, radares
  • Mísseis e sistemas de guiagem
  • Equipamentos Médicos
  • Equipamentos de Teste Portáteis
  • Satélites
  • Robótica
  • Equipamentos Geofísicos
Sobre SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED

Como profissional no projeto e fabricação de todos os tipos de conectores e cabos especiais, acumulamos rica experiência no desenvolvimento e produção de vários cabos e adaptadores de conectores relacionados, incluindo Cabo de Câmera RED/Teradek Bond/ARRI, Cabo de Alimentação de Câmera Canon/Sony, Cabo SDI, Cabo USB, Cabo de Vídeo, Cabo CCD.

Nossos produtos são amplamente utilizados em ambientes e aplicações rigorosos, incluindo dispositivos de controle industrial, equipamentos médicos, equipamentos de medição e inspeção, equipamentos de áudio e vídeo e aplicações exigentes.

SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED facility
Nosso Serviço
  • Alta Qualidade: Máquina CNC, engenheiro profissional, trabalhador qualificado, QC responsável garantem nossos produtos de alta qualidade
  • OEM & ODM: Serviços OEM & ODM são bem-vindos
  • Política de amostra: Amostra grátis e pedido de amostra são aceitos
  • Entrega rápida: 3~5 dias úteis após o recebimento do pagamento para conectores normais
  • Resposta rápida: em até 24 horas para sua consulta e quaisquer outras perguntas
  • Serviço pós-venda: Acompanhe seu envio. Forneça soluções profissionais para suas perguntas
