Conector de Baioneta OHS-BC-1(2) Série Ultra-pequeno Tamanho de Carcaça 14 Soquete Macho de 10 Pinos - OHS-BC-1-10/14-B1-1-B

Descrição do Produto IndustrialOHS-BC-1(2)CONECTORES:

OHS-BC-1(2)

Os conectores ultra-pequenos de baioneta da série OHS adotam principalmente a tecnologia de conectores russos. Este tipo de conector é amplamente utilizado em circuitos CC e CA de vários instrumentos elétricos, de rádio e de controle. Consiste em plugues e soquetes, com posições de chave multinível para instalação. O modo de acoplamento do conector é do tipo baioneta. O soquete não possui fixação de cauda e o plugue possui uma fixação de cauda plástica reta. Ao mesmo tempo, ele pode ser combinado e intercâmbio com as peças originais da série russa OHS-BC-1(2).

Conectores OHS-BC-1(2) são projetados para operar em circuitos elétricos de corrente contínua,
corrente alternada (frequentemente até 3 MHz) e corrente de pulso.
Os conectores OHS-BC-1(2) consistem em um plugue com acoplamento hermético e um soquete de cabo não hermético
para montagem em painel, possuem polarização de carcaça multipino, protegendo
contra acoplamento não autorizado.
O acoplamento dos conectores é do tipo baioneta.
Os plugues são fabricados sem carcaça, os soquetes com uma carcaça plástica reta.
Os esquemas de disposição dos contatos, o número e os diâmetros dos contatos são apresentados na Tabela 1.
Revestimento dos contatos nos conectores: OHS-BC-1 - prata, OHS-BC-2 - dourado.
Os conectores são fabricados para montagem interna em uso climático em conformidade
com os requisitos técnicos BR0.364.030 TU, (admissão "5").

TIPO DE CONECTOR	Soquete
TIPO DE CONTATO	Macho
NÚMERO DE POSIÇÕES	10 Pinos
TAMANHO DA CARCAÇA	14
MATERIAL DO CONTATO	Liga de Cobre Dourado/Prateado
MATERIAIS ISOLANTES	PPS
MATERIAL DA CARCAÇA	Liga de Alumínio Tratamento de Superfície Anodizado, Liga de Zinco Niquelado (Grau Industrial)
TAMANHO DO CONTATO	Φ1.0
CORRENTE MÁXIMA POR CONTATO	3.0A
SOMA DAS CORRENTES	30A
TENSÃO NOMINAL	250V
RESISTÊNCIA DE CONTATO	≤5MΩ
TERMINAÇÃO DO CONTATO	Solda
TIPO DE FIXAÇÃO	Conexão de baioneta
NÚMERO DE INSERÇÕES E REMOÇÕES	250
TEMPERATURA DE OPERAÇÃO	-60°C – +85°C

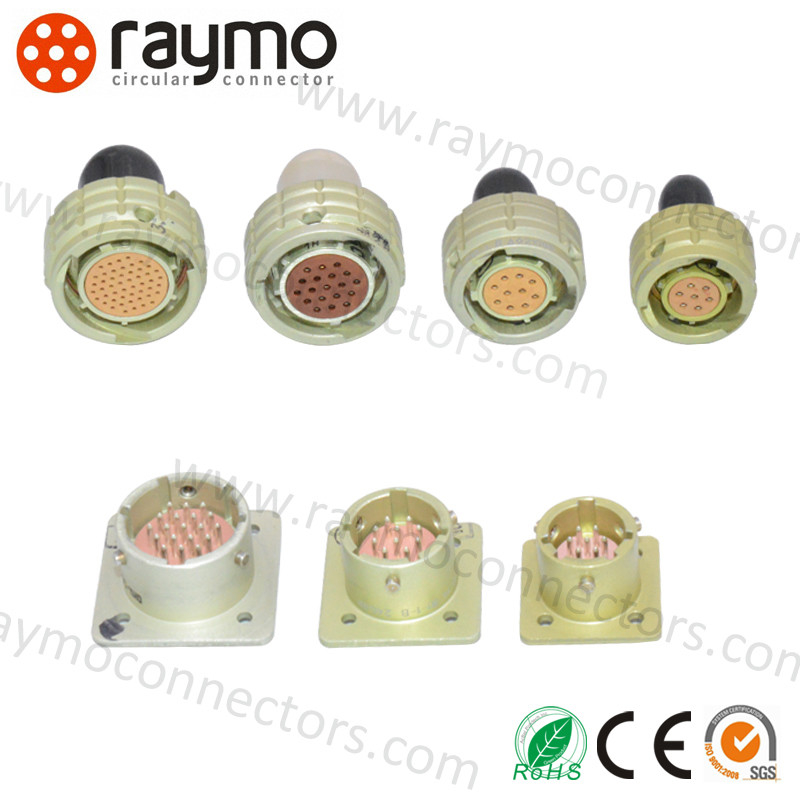

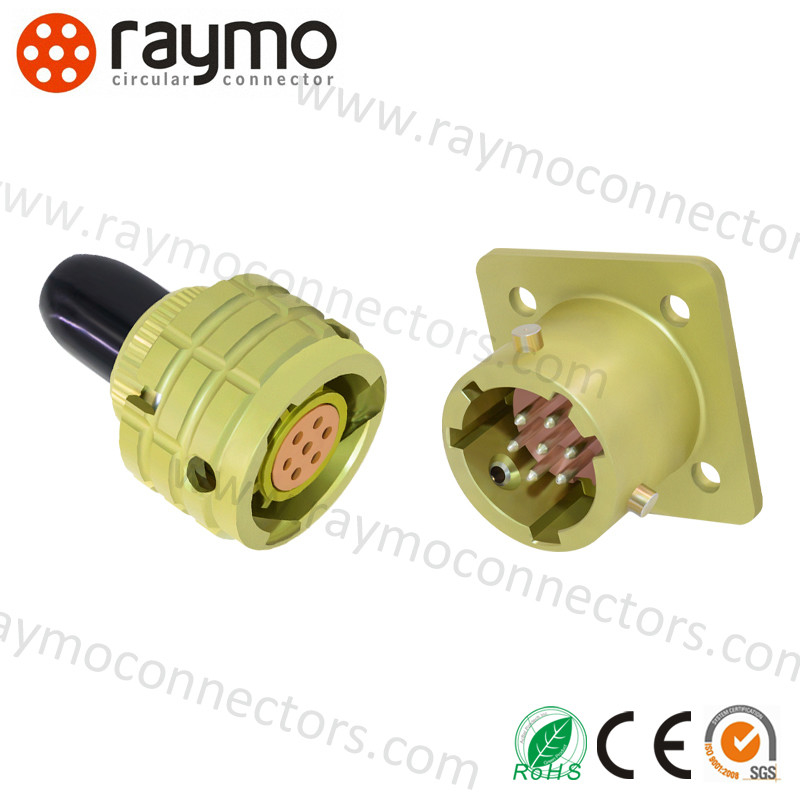

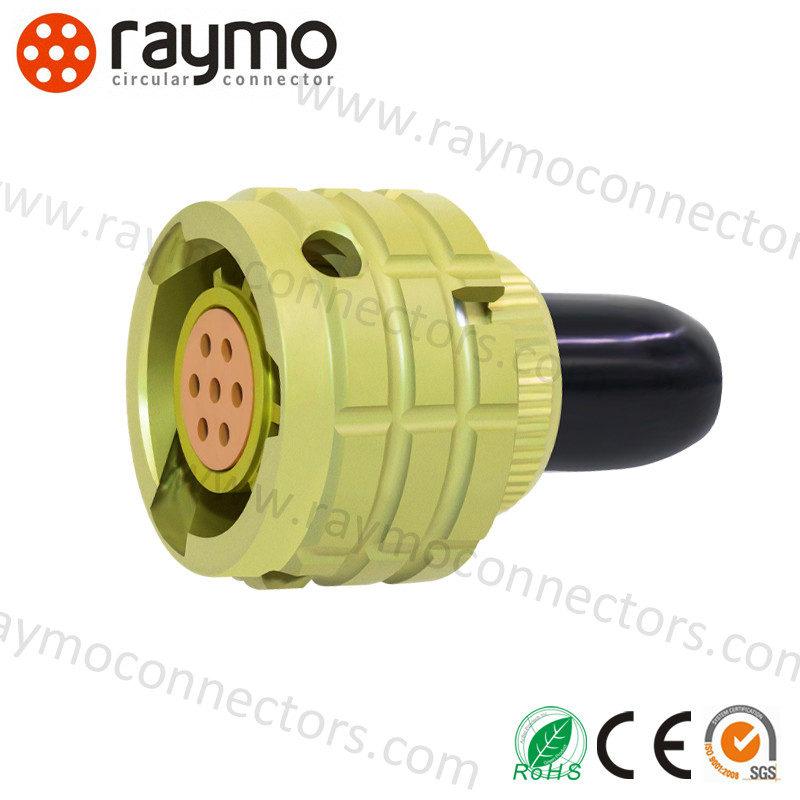

Fotos dos Produtos

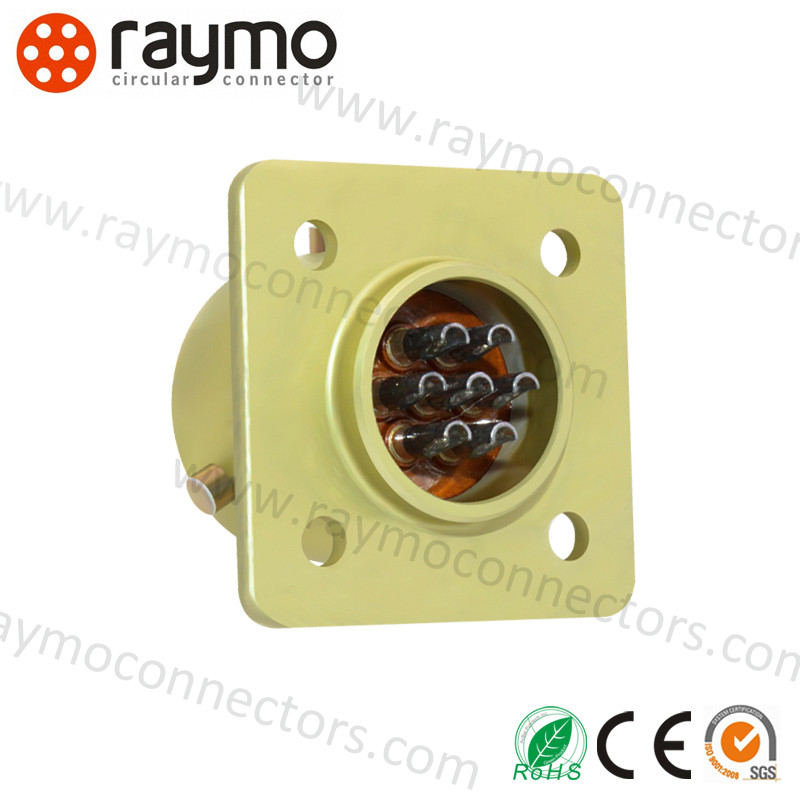

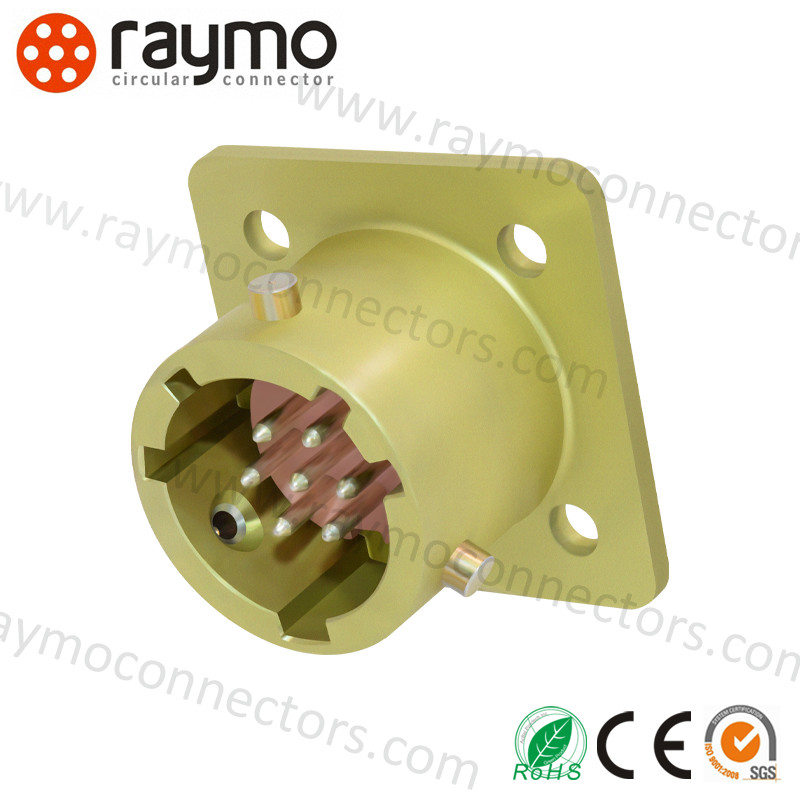

Conector Ultra Pequeno, Carcaça 10 Pinos, Soquete Macho

Folha de Dados dos Produtos

Conector elétrico ultra-pequeno da série OHS
1. Indicadores técnicos
Indicador	Valor
Resistência de Contato	≤5mΩ
Resistência de isolamento	≥1000MΩ (Em condições normais)
Temperatura ambiente	- 60°C~85°C
Vibração	1-5000HZ 20g
Impacto	1000g (uma vez); 100g (várias vezes);
Diâmetro do contato	Φ1.0mm
Vida Mecânica	Inserir e desconectar 250 vezes
Horas de trabalho	5000 horas
Garantia	15 anos

2. Corrente de trabalho, Tensão de operação
Tamanho padrão da carcaça	Número de contatos	Corrente de trabalho de contato único (A)	Corrente total (A)	Tensão de operação (V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Número de peça Russo	Número de peça Chinês
OHS-BC-1-4/10-B1-1-B	OHS-BC-1-4/10-B1-1-B
OHS-BC-1-7/12-B1-1-B	OHS-BC-1-7/12-B1-1-B
OHS-BC-1-10/14-B1-1-B	OHS-BC-1-10/14-B1-1-B
OHS-BC-1-19/18-B1-1-B	OHS-BC-1-19/18-B1-1-B
OHS-BC-1-32/22-B1-1-B	OHS-BC-1-32/22-B1-1-B
OHS-BC-1-50/27-B1-1-B	OHS-BC-1-50/27-B1-1-B

Número de peça Russo	Número de peça Chinês
OHS-BC-1-4/10-P2-1-B	OHS-BC-1-4/10-P2-1-B
OHS-BC-1-7/12-P2-1-B	OHS-BC-1-7/12-P2-1-B
OHS-BC-1-10/14-P2-1-B	OHS-BC-1-10/14-P2-1-B
OHS-BC-1-19/18-P2-1-B	OHS-BC-1-19/18-P2-1-B
OHS-BC-1-32/22-P2-1-B	OHS-BC-1-32/22-P2-1-B
OHS-BC-1-50/27-P2-1-B	OHS-BC-1-50/27-P2-1-B

FAQ

FAQ do Conector OHS Russo

1.Posso ter um pedido de amostra?
Sim, bem-vindo pedido de amostra do Conector Russo 2PM para testar e verificar a qualidade.

2. Quais são os seus termos de pagamento?
Normalmente, aceitamos T/T. Para pedidos regulares, o prazo de pagamento é de 30% de depósito, o saldo pago antes do envio.

3. Qual é o prazo de entrega?
Normalmente leva 10 dias após o recebimento do pagamento adiantado.

4.Quais são os seus termos de embalagem?
é embalado em saco plástico primeiro, e depois em uma caixa pequena, finalmente em grandes caixas neutras.

5.Qual é o período de garantia
Um ano após a entrega.

etiqueta:

Lugar de origem:	China
Marca:	RAYMO
Número do modelo:	ONS-БС-1(2)

Quantidade de ordem mínima:	5
Preço:	USD25
Tempo de entrega:	5-8 semanas
Termos de pagamento:	T/T.
Habilidade da fonte:	2000pcs
