| Lugar de origem: | China |
|---|---|
| Marca: | RAYMO |
| Certificação: | CE/ROHS/REACH/SGS/ISO9001 |
| Model Number: | 38999/26WB04PN |
| Quantidade de ordem mínima: | 1pcs |
| Preço: | 5.6-20.3 |
| Detalhes da embalagem: | Sacos e caixas de PE |
| Tempo de entrega: | 5-7 dias úteis |
| Habilidade da fonte: | 50000pcs/mês |
| Número do modelo: | D38999 Conector | Série: | Série I/Série II/Série III/Série IV |
|---|---|---|---|
| Número de posições: | 3/4/5/6/8/10/12/13/19/22/37/66/79 Pin | Tamanho da concha: | A/B/C/D/E/F/G/H/J |
| orientação: | Direita. | Tipo de fixação: | Baioneta/Filado |
| Característica de montagem: | Flange/parede | Material da concha: | Liga de alumínio |
| Materiais contidos: | Ligas de cobre | Operação mecânica: | >500 ciclos de acoplamento |
| Classificação IP: | IP67 | ||
| Destacar: | Conector circular MIL-DTL 38999,Conector circular de tipo "crimp",Amfenol 38999 conector circular |
||

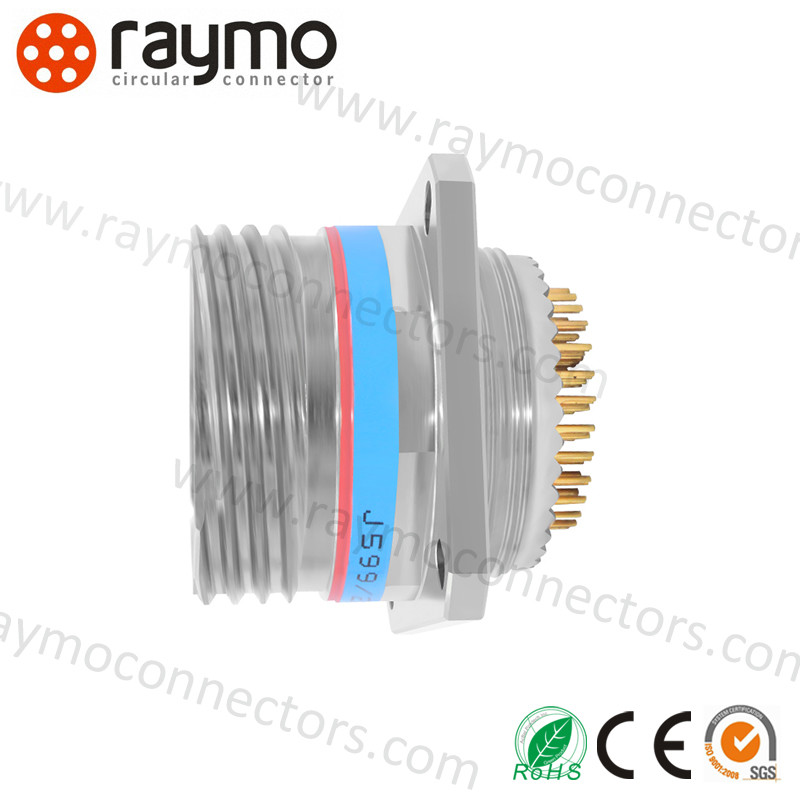

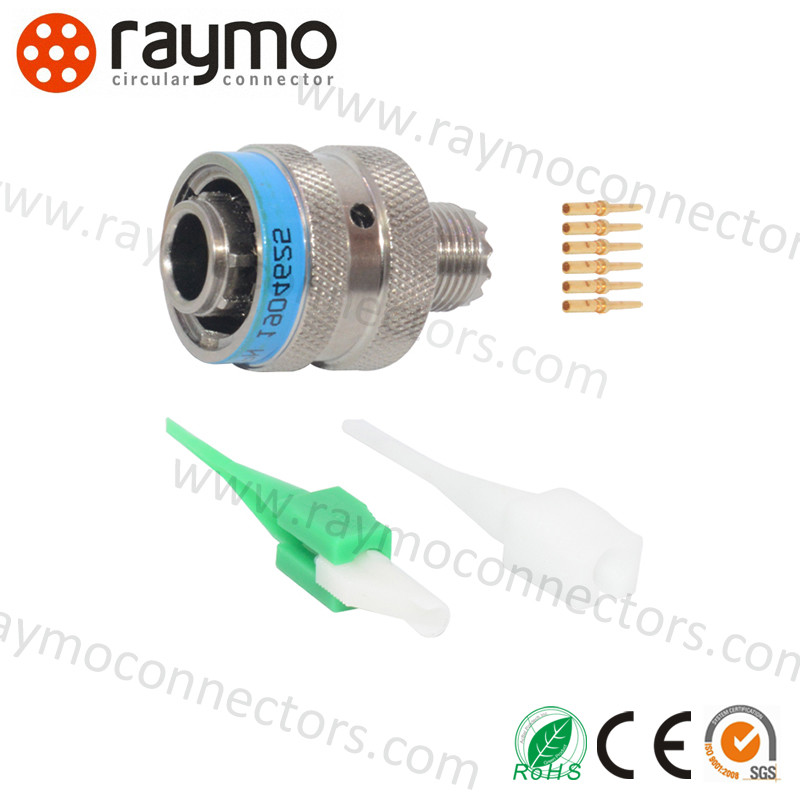

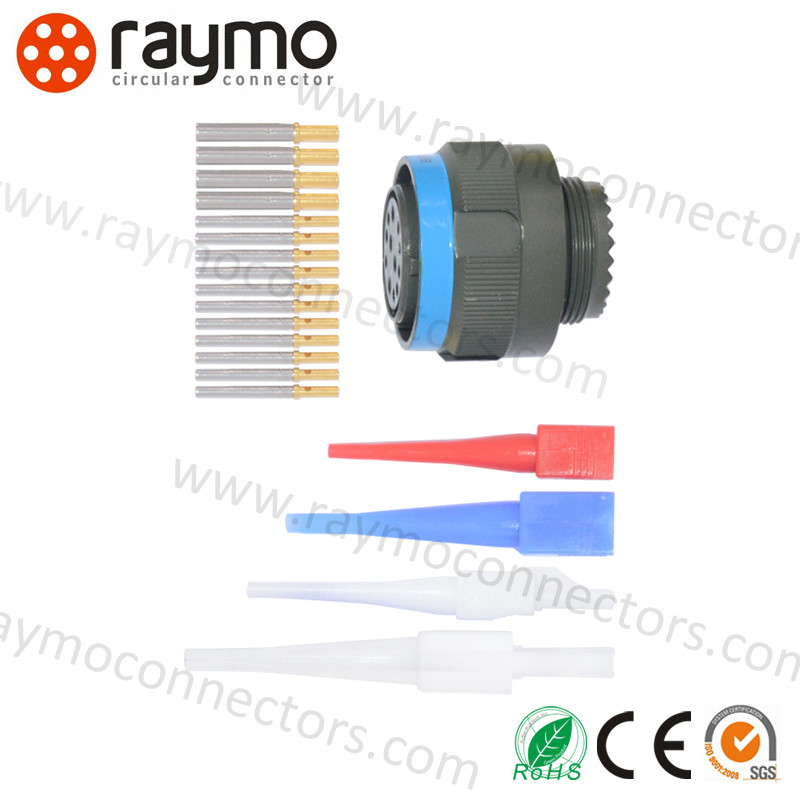

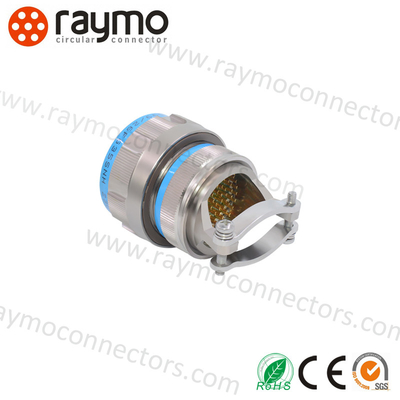

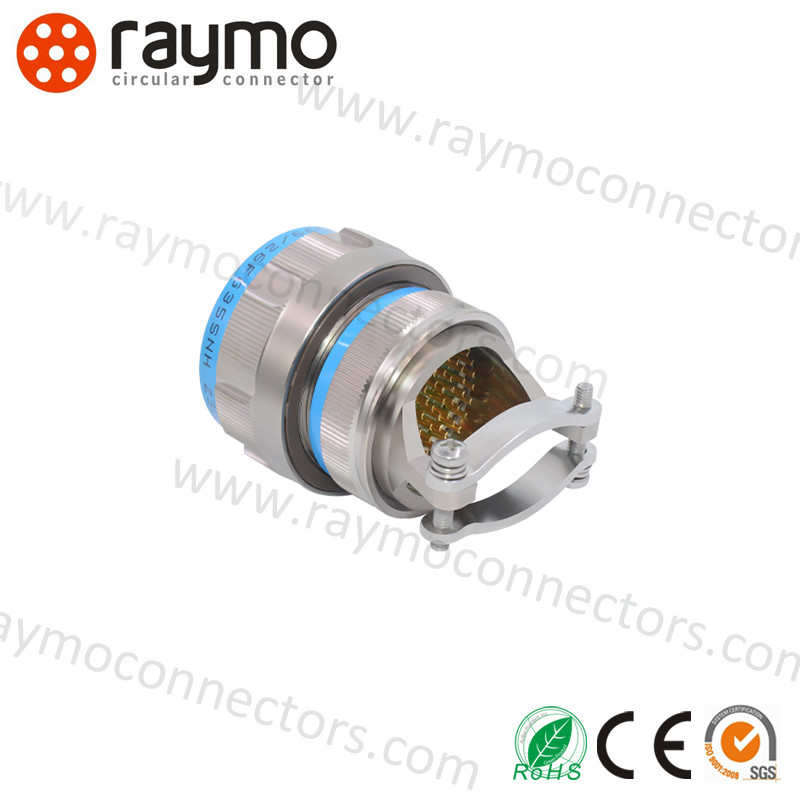

Anteriormente conhecido como MIL-C-38999, os conectores MIL-DTL-38999 vêm em quatro séries: Série I, Série II, Série III e Série IV.São conectores resistentes ao ambiente, que utilizam contatos removíveis e têm um intervalo de funcionamento de -65 a +200 °C.
Conectores da série Isão acoplados com baioneta e possuem propriedades de alta vibração.São utilizados quando for necessário um sistema de acoplamento de desconexão rápida.
Conectores da série IIsão acoplados com baioneta, não são à prova de escova e têm um perfil baixo, por isso são usados quando o peso ou o espaço são limitados, ou em situações de baixa vibração, alta umidade e vento forte.
Conectores da série IIIsão acoplados por um fio de arranque Tri de parafuso rápido, são à prova de colher e são mais adequados para aplicações normais de acasalamento e desacasalamento e podem ser utilizados em altas temperaturas, humidade, vento,ou ambientes de vibração quando utilizados com os acessórios corretos.Conectores da série IIIsão mais comumente utilizados em projetos aeroespaciais.
Conectores da série IVsão acoplados por um mecanismo Breech-Lok, são à prova de colher, leves e adequados para aplicações de acasalamento às cegas, e também têm atributos de alta vibração.São adequados em ambientes de vento forte e humidade quando utilizados com os acessórios adequados.
| [Mecânico] | [Eletricidade] | ||||||
| Habitação: | Liga de alumínio/aço inoxidável | Resistência de contacto e corrente nominal | |||||
| Revestimento: | W - revestimento de cadmio verde-oliva | Contacto tamanho |
Funcionamento Dia. |
Contacto Resistência ((mΩ) |
Classificação corrente ((A) |
||
| F - Revestimento de níquel sem eléctro | 22D | Φ0.76 | ≤ 12 | 5 | |||
| K - passivo de aço inoxidável | 20# | Φ1.00 | ≤ 5 | 7.5 | |||
| Isolador: | De fibras sintéticas ou artificiais | 16# | Φ1.60 | ≤ 2.5 | 13 | ||
| Grommet e vedação: | Borracha de silício | 16# | Φ2.40 | ≤ 1.5 | 23 | ||
| Contacto: | Liga de cobre revestida de ouro, crimping, soldagem, PCB | 10# | Φ3.15 | ≤ 1.0 | 40 | ||
| Endurecimento: | 500 ciclos | Proteção EMI: | |||||
| Vibração: | 60 g, com ciclo de temperatura e Simulação de acessórios (36 horas) |
100MHz1GHz: atenuação mínima 85dB 1GHz10GHz: atenuação mínima de 50dB |
|||||
| Aleatório: sob alta temperatura, frequência 100-1000 Hz, densidade do espectro de potência 1 g2/Hz,rms 41,7 g sob temperatura ambiente, frequência 100-1000 Hz, densidade do espectro de potência 5 g2/Hz,rms 49,5 g |
Ambiente de funcionamento | ||||||
| Choque: | A 3 ms semisinusoide, valor máximo de aceleração: 300 g | Os prcts podem ser utilizados em ambientes adversos como vibrações fortes, chuva, areia, calor úmido, etc. |
|||||
38999 CONECTORES Militares Partes Numeração:
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED como um profissional no projeto e fabrico de todos os tipos de conectores e cabos especiais,• a utilização de um adaptador de conector para o desenvolvimento de cabos e de adaptadores de conectores.Com cabo de câmara RED/Teradek Bond/ARRI, cabo de alimentação de câmara Canon/Sony, cabo SDI, cabo USB, cabo de vídeo, cabo CCD...Fornecemos diferentes serviços OEM / ODM servir como aplicação e exigência diferentes.
Os nossos produtos são amplamente utilizados em tipos de ambientes e aplicações adversas, como dispositivos de controlo industrial, equipamentos médicos, equipamentos de medição e inspecção, equipamentos de áudio e visual e militares,Além disso, tem uma excelente compatibilidade com muitos dos principais fornecedores.
Sempre aderimos ao espírito de inovação, continuamos a introduzir novas séries de produtos, incluindo M5, M8, M9, M12, M16, M23 e outros conectores de dados.
Todos os conectores podem ser personalizados de acordo com os pedidos do cliente!
Fornecemos suporte técnico e serviço abrangente para nossos conectores circulares de puxa e puxa.
A nossa equipa está disponível para ajudar os clientes na instalação, solução de problemas e reparações.Oferecemos também assistência e formação no local para garantir que os clientes possam utilizar o produto ao seu máximo potencial.
Estamos dedicados a fornecer um excelente serviço ao cliente e nossa equipe está disponível 24 horas por dia, 7 dias por semana para responder a qualquer pergunta ou fornecer suporte técnico.
Também oferecemos uma ampla gama de serviços pós-venda, tais como extensões de garantia e melhorias de produtos.
Se tiver alguma dúvida ou precisar de assistência, não hesite em contactar-nos.
Posso ter uma amostra?
Sim, damos as boas vindas a ordem de amostras para testar e verificar a qualidade. Algumas amostras são gratuitas, e algumas amostras devem ser pagas antecipadamente e o custo será reembolsado após uma nova ordem.
Q2. Que tal o prazo de entrega?
Temos estoque, entrega rápida abaixo de 5.000 peças.
Q3. Como envia as mercadorias e quanto tempo demora a chegada?
Frequentemente enviamos por DHL, UPS, FedEx, TNT, SF ou EMS. Geralmente leva 3-5 dias para chegar.
P4. Está disponível OEM?
Sim. Temos uma rica experiência e boa capacidade para colocar o seu projeto e ideia em prct real, normalmente leva cerca de 20 a 30 dias para o novo prct do projeto de molde para prct final.
