Conector Circular Militar Amphenol MIL-DTL-38999 Série III D38999/20WD05PN Descrição dos Conectores Circulares Militares
As séries GJB599A são fabricadas de acordo com o mesmo padrão da série MIL-DTL-38999K. A diferença é que: o número de peça básico de GJB599A é MS, enquanto MIL-DTL-38999K é MS. A série GJB599A é intercambiável com a série MIL-DLT-38999K.
Conector Circular Militar Amphenol MIL-DTL-38999 Série III D38999/20WD05PN Principais características dos conectores circulares militares:
- Conforme a série MIL-DTL-38999 I
- ●Acoplamento rápido por baioneta, tamanho pequeno, peso leve e alta densidade
- ●Blindagem EMI/RFI
- ●Contato crimpável removível com design à prova de colher
- ●Várias montagens de receptáculo: montagem em caixa, montagem em parede, montagem frontal, montagem traseira e montagem com porca de bloqueio
- ●Resiste a fortes vibrações
Parâmetro dos Conectores Circulares Militares Amphenol MIL-DTL-38999 Série III D38999/20WD05PN
| Categoria |
Conectores Circulares Militares |
| Número da peça |
D38999/20WD05PN |
| Tipo de conector |
Receptáculo |
| Orientação |
Reto |
| Tipo de contato |
Pino macho |
| Número de posições |
5 |
| Tipo de fixação |
Rosqueado |
| Tipo de montagem |
Montagem em painel |
| Terminação de contato |
Crimpagem |
| Classificação de proteção |
IP67 |
Desempenho técnico dos Conectores Circulares Militares Amphenol MIL-DTL-38999 Série III D38999/20WD05PN
| Carcaça |
Liga de alumínio/aço inoxidável |
| Revestimento |
Classe B: revestimento de cádmio verde oliva
Classe E: passivação em aço inoxidável
Classe F: revestimento de níquel sem eletricidade
|
| Isolador |
Plástico termofixo |
| Ilhó e vedação |
Borracha de silicone |
| Contato |
Liga de cobre banhada a ouro, crimpagem,
soldagem, PCB
|
| Resistência |
500 ciclos |
| Vibração |
Vibração senoidal: frequência 10-2000Hz,
aceleração: 294m/s2
Vibração aleatória: frequência 100-1000Hz,
densidade espectral de potência: 1g2/Hz
|
| Choque |
Em 3 ms meio senoidal, valor de pico |
| Temperatura de operação |
Classe B: -65℃～+175℃
Classe E, F: -65℃～+200℃
|

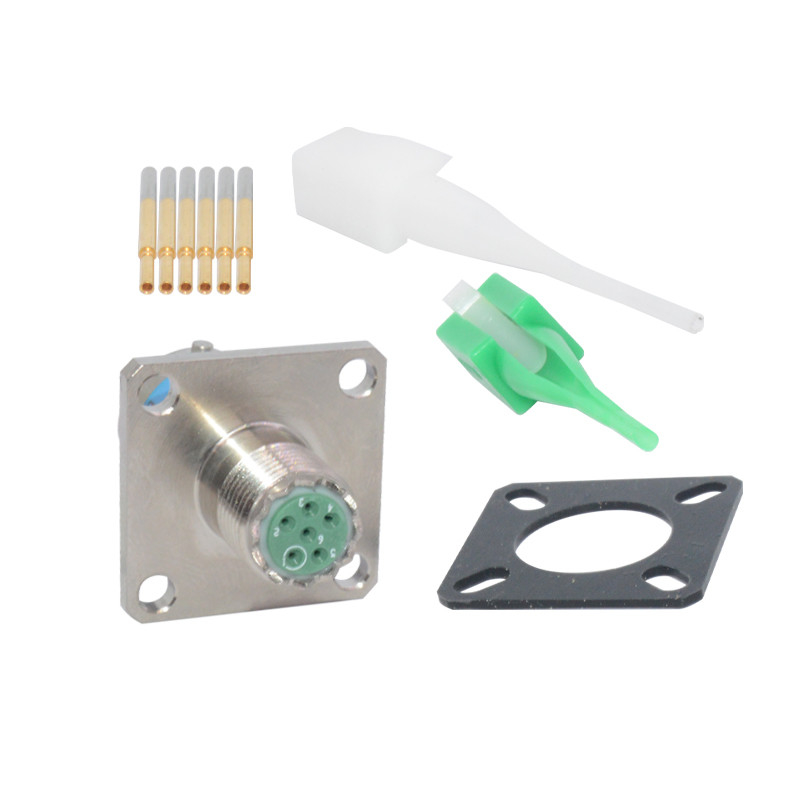

Imagens dos Conectores Circulares Militares Amphenol MIL-DTL-38999 Série III D38999/20WD05PN
Aplicação dos Conectores Circulares Militares Amphenol MIL-DTL-38999 Série III D38999/20WD05PN
Este vasto portfólio permite que você selecione a configuração de conector ideal para atender a quase qualquer requisito específico na maioria dos mercados, incluindo dispositivos médicos, instrumentos de teste e medição, máquinas, transmissão de áudio e vídeo, telecomunicações e militares
