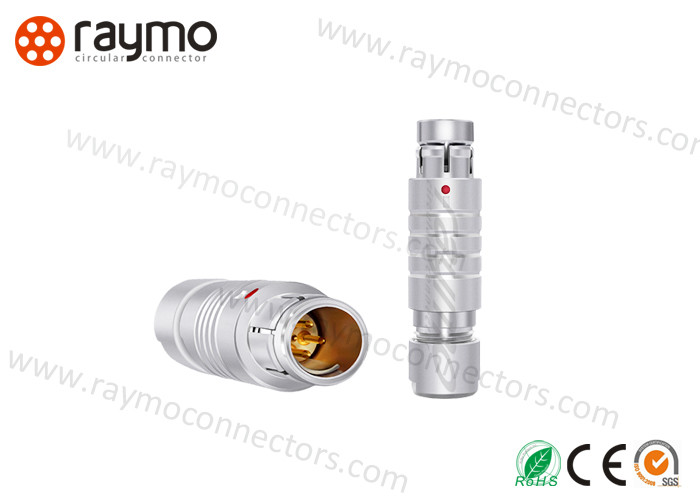

Conectores de áudio e vídeo retos SS SS, conector circular à prova d'água
Detalhes rápidos do conector circular à prova d'água
1) Estrutura avançada: Push Pull Self-locking
2) Múltiplos pinos: 2,3,4,5,6,7,8,9 a 22 pinos opcionais
3) Tipo de contato: terminal PCB e terminal de solda disponíveis
4) Montagem: fio a fio por sobremoldagem, fio a placa
5) Cores: Preto e cor natural suportadas
6) Comprimento do cabo: Diferentes comprimentos de cabo podem ser personalizados
7) Aplicação: Energia, Automotivo, LED, Equipamentos Elétricos, Câmera, Transmissão, Equipamentos Midcal
8) OD do fio: 3,0 mm a 9,0 mm
9) Tensão nominal: De acordo com diferentes contatos
10) Classificação de corrente: De acordo com diferentes contatos
11) Orientação: Reto / Ângulo reto
12) Terminação: Soldagem / PCB
13) Nível de proteção: IP68
14) Certificação: CE, ROHS, ISO9001
15) Gênero: Feminino e Masculino
16) OEM e ODM: Oferta
Característica do conector circular à prova d'água
1. Uso seguro em campo, graças a um alto grau de proteção, alta resistência à tração, abrasão e resistência a entalhes
2. Flexível: conectores para montagem no local, resistência extremamente alta a enrolamento e desenrolamento
3. Conexão de solda: tecnologia de conexão comprovada para uma grande seleção de diferentes condutores
4. Alta temperatura 125 graus, reflow de solda
5. Conector de metal Push-pull Self-locking
6. Construção compacta e leve
7. O design exclusivo do núcleo de contato o torna seguro e confiável em todos os ambientes
8. Contato de solda, PCB e PCB de ângulo reto disponíveis
9. Blindagem EMC de 360°
10. Sistema de chaveamento de alinhamento e polarizado para evitar a interface cruzada
Especificaçãodo conector circular à prova d'água
|
Conector Push Pull à prova d'água para exteriores da série RM-F
|
| Tamanho da carcaça |
0F(102). 1F(103), AF(1031),2F(104),3F(105) |
Nº de contato |
2 pinos, 3 pinos, 4 pinos, 5 pinos, 6 pinos, 7, pinos 8 pinos, 9 pinos, 10 pinos, 12 pinos, 14 pinos, 16 pinos, 19 pinos
|
| Modelo da carcaça |
S SS SSC SA WSO SFE SFU SA WSO SFE SFU D DBPU DBPE DEE DEU DBPLE DBPLU DBEE DBEU KE KSE K KE |
MOQ |
1 peça |
| Gênero |
Masculino, Feminino |
Amostra grátis |
disponível
|
| Resistência |
5000 ciclos de acoplamento |
Nível IP |
IP68
|
| |
|
|
|
| Características técnicas |
| Faixa de temperatura |
- 65° C, +200° C |
Resistência a vibrações |
15 g [10 Hz - 2000 Hz] |
| Resistência ao choque |
100 g [6 ms] |
Teste de corrosão por névoa salina |
>144h |
| Categoria climática |
50/175/21 |
Blindagem (min) |
> 75 dB [ a 10 MHz], > 40 dB [ a 1 GHz] |
| Classificação IP |
IP 68 |
Certificações |
ISO9001 CE ROHS SGS |
| Materiais |
| Contato do pino |
CuZn |
| Contato do soquete |
CuSn |
| Revestimento de contato |
Au |
| Inserção fêmea |
PPS(UL 94V-0) |
| Material da capa do cabo |
PVC ou PUR |
| Parafuso |
CuZn |
| Porca |
CuZn |
Aplicaçãodo conector circular à prova d'água
Conector circular à prova d'águasão amplamente utilizados nos setores aeroespacial, militar, automotivo, energia elétrica,
mecânico, automação, bem como na indústria de serviços elétricos. Projetamos e precificamos de acordo com
padrões internacionais e militares dos EUA, nossos produtos podem substituir conectores europeus, americanos e taiwaneses,
possuindo a mesma qualidade.
Nossos produtos são amplamente utilizados em transporte, transmissão, equipamentos elétricos, robôs automatizados, elétricos
bicicletas, navios, veículos elétricos, automotivos, etc.
1. Automotivo
2. Áudio e vídeo
3. Comunicações
4. robôs automatizados
5. Sistemas de informação
6. Médico
7. veículos elétricos
O conector de cabo Ip68 é amplamente utilizado em transmissão de vídeo, transformadores e equipamentos de transmissão de sinal de rede no mercado; também no campo da comunicação, tela de exibição externa, porta de rede doméstica, equipamentos de transmissão e recebimento de sinal, campo de rede 4G, etc.
Vantagemdo conector circular à prova d'água
1. Alto grau de proteção IP68, seguro para uso no local
2. Contatos de bronze fosforoso sólido banhado a ouro de alta qualidade, ≥ 5000 vezes a vida útil de acoplamento
3. Tipo de travamento automático push pull
4. Suporte a amostras, pedidos de varejo e em massa
Por que escolher o conector circular RAYMO:
A: Soluções de cabo gratuitas
B: Conector lemo 100% compatível
C: OEM ou ODM aceitos
D: Ajuda você a economizar pelo menos 50% de custo, alívio de dobra do plugue são gratuitos

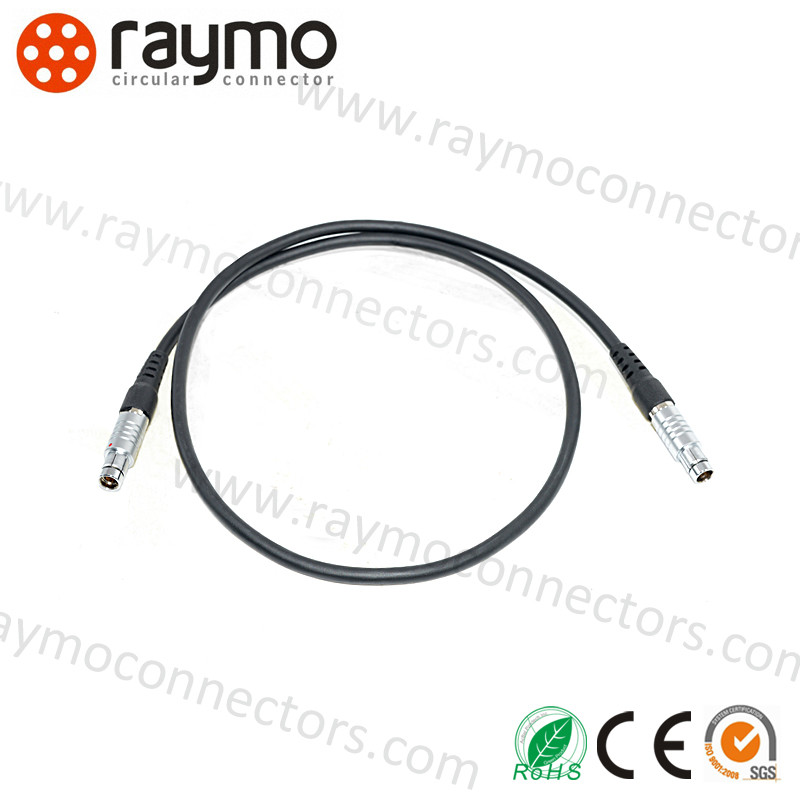

E: Oferta de montagem de cabo
F: Amostra grátis para confirmação
G: Tempo de entrega rápido para ajudá-lo a economizar tempo de produção
